吊ボルト用インサートの取付


1.吊りボルト用インサートの取付

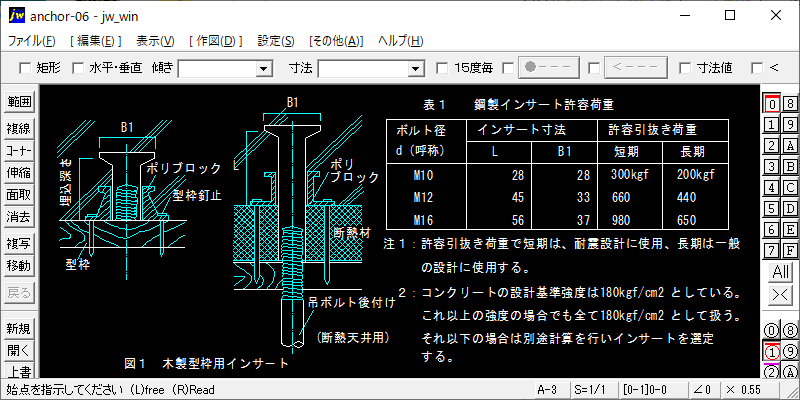

1)鋼製インサート
木製型枠用インサ-トとデッキプレ-ト用インサ-トの施工要領及び許容荷重を記載。

2.施工要領並びに注意事項
1)色別:必要に応じて衛生配管・空調配管・電気配管・ダクトなどの種類別にインサートの色分けを行って取付ける。
2)インサートの呼び径:吊りボルトの呼び径(一般にウィットねじ)に適合したものとする。
3)取付:配筋作業前に墨出しを行い取付ける。
4)取付くぎの処理:見えがかり部の取付けくぎは、切断処理をする。
5)吊りボルトの 取付け:取付けは、奥まで確実にねじ込む。

吊ボルト用インサートの取付

■JWW-CADファイル.zip(22.6KB)
