アルミ製バタフライバルブ <10K> 50 – 150A Jw_cad 図形


バタフライバルブアルミ製バタフライバルブ XJシリーズ<10K> 50~150AをJw_cadで登録しています。

サンプルとして、150A の3ファイルを公開します。

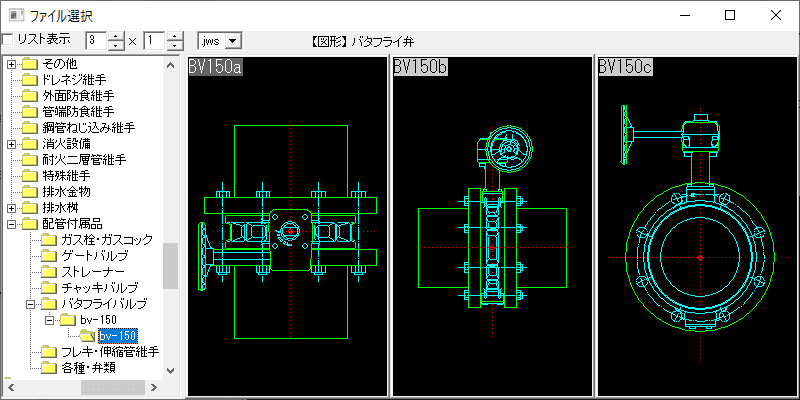

■アルミ製ギヤ式バタフライバルブ 150A

■平面・正面・側面の3面

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点の設定】※管径及び本体の中心点を基準点とする。

■JWS形式 3パターン×1サイズ / 3ファイル(zip 21.08KB)

※製品版のご購入は、こちらからどうぞ!
