ドレネジ継手 90°ロングエルボ 32 – 150A Jw_cad 図形

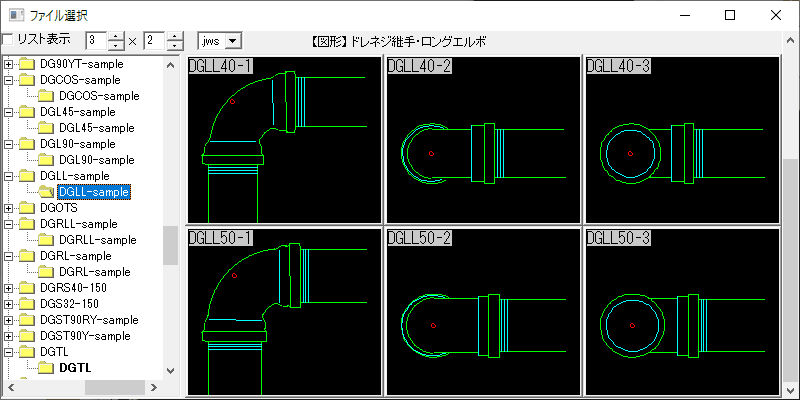

ドレネジ継手 90°ロングエルボドレネジ継手 90°ロングエルボの32A~150AをJw_cadで登録しています。

サンプルとして、32A~50Aの9ファイルを公開します。

■ ドレネジ継手:90°ロングエルボ 32A~50Aの3サイズ。側面、上下面の3パターン。

【線色】本体及び配管の外形:線色3

【線色】意匠部分:線色1

(全サイズ、付属配管ねじ込み部分を作図。)

【基準点の設定】※管径及び本体の中心点を基準点とする。

■JWS形式 3パターン×3サイズ / 9ファイル(zip 7.31KB)

※製品版のご購入は、こちらからどうぞ!
