ドレネジ継手 径違いロングエルボ 50×40 – 100×75A Jw_cad 図形


ドレネジ継手 径違いロングエルボドレネジ継手 径違いロングエルボの50×40A~100×75AをJw_cadで登録しています。

サンプルとして、50×40A~65×50A の10ファイルを公開します。

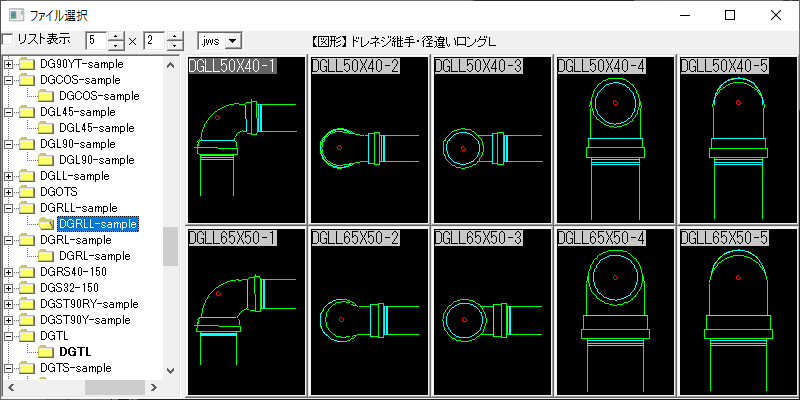

■ ドレネジ継手:径違いロングエルボ 50×40A~65×50Aの2サイズ。正面、側面、後面、上下面の5パターン。

【線色】本体及び配管の外形:線色3

【線色】意匠部分:線色1

(全サイズ、付属配管ねじ込み部分を作図。)

【基準点の設定】※管径及び本体の中心点を基準点とする。

■JWS形式 5パターン×2サイズ / 10ファイル(zip 7.52KB)
