ドレネジ継手 ソケット 32 – 150A Jw_cad


ドレネジ継手 ソケットドレネジ継手 ソケット 32~150AをJw_cadで登録しています。

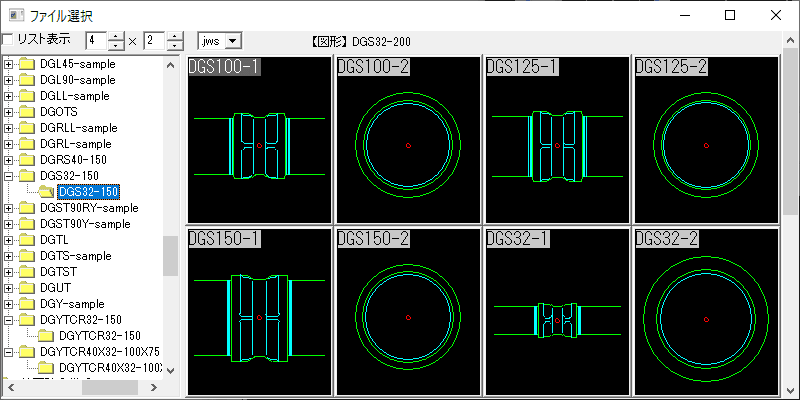

■ ドレネジ継手:ソケット 32~150A の8サイズ。平面、上面(下面兼用)の2パターン。

【線色】本体及び配管の外形:線色3

【線色】意匠部分:線色1

(全サイズ、付属配管ねじ込み部分を作図。)

【基準点の設定】※管径及び本体の中心点を基準点とする。

■JWS形式 2パターン×8サイズ / 16ファイル(zip 10.6KB)
