ドレネジ継手 径違い90°大曲り両Y 40X32 – 100X75A Jw_cad 図形

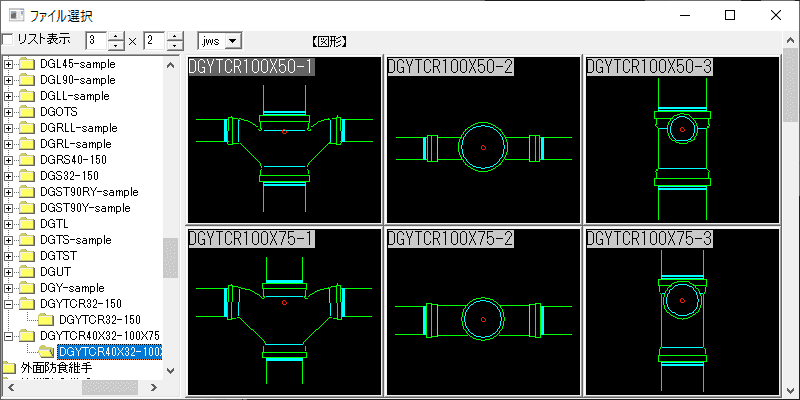

ドレネジ継手 径違い90°大曲り両Yドレネジ継手 径違い90°大曲り両Y 40X32~100X75AをJw_cadで登録しています。

■ ドレネジ継手:径違い90°大曲両Y 40X32~100X75A の9サイズ。正面、上面、側面の3パターン。

【線色】本体及び配管の外形:線色3

【線色】意匠部分:線色1

(全サイズ、付属配管ねじ込み部分を作図。)

【基準点の設定】※管径及び本体の中心点を基準点とする。

■JWS形式 3パターン×9サイズ / 27ファイル(zip 30.9KB)

※製品版のご購入は、こちらからどうぞ!
