塩ビ製ため桝 250 – 450φ Jw_cad 図形


塩ビ製ため桝

塩ビ製ため桝をJw_cadで登録しています。

サイズは、250、300、350、400、450 の5タイプを用意しました。

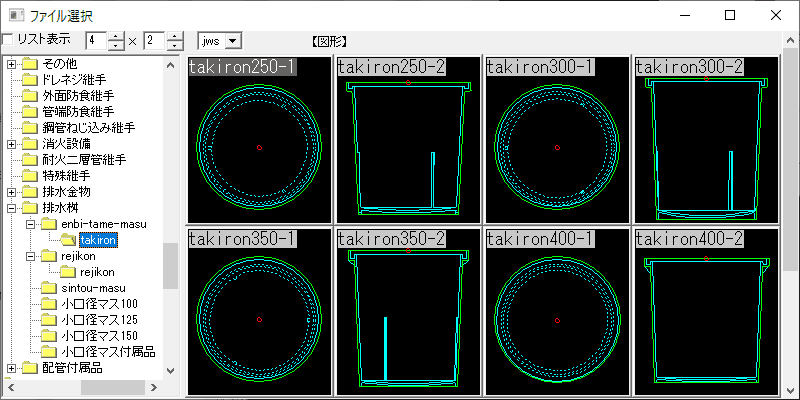

■平面・断面の2パターン

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点】平面は桝の中心、断面は中心の桝天端を基準点とする。

■JWSファイル:2パターン×5サイズ = 10ファイル(11.0kB)

※製品版のご購入は、こちらからどうぞ!

・「排水桝」とは、埋設される排水管の合流点、曲点、落差点などに設け、配管の点検や清掃など、維持管理に必要なものです。

・樹脂製のバケツのような形状をしています。専用工具(ホールソー)で必要箇所に穴をあけ、シールパッキンを取り付けてパイプを接続します。雨水や雑排水は、一般的に溜め桝構造とし、管底から150mmの泥ダメを設けます。
