水道用HI-TS継手 径違いチーズ 50×13 – 50×40 Jw_cad 図形

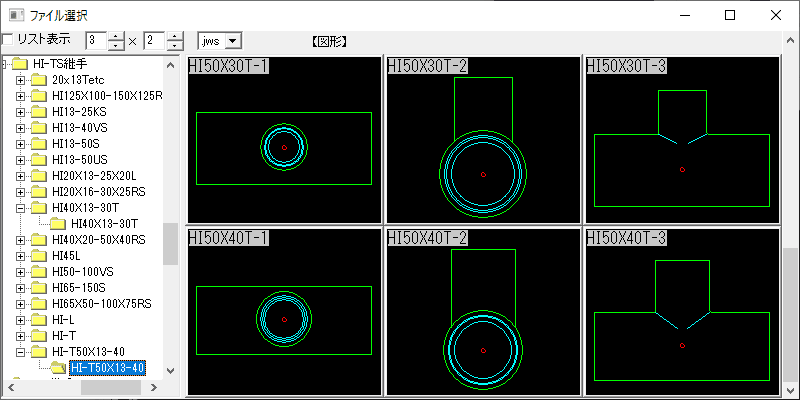

HI-TS継手 径違いチーズ50X13-40この図形は、水道用HI-TS継手 径違いチーズ50×13~50×40をJw_cadで登録しています。

各サイズを平面、上向き、下向きの3面で登録しています。

データの登録内容は、・・・中心線を一点鎖線から補助線に変換。印刷時に線に強弱を付ける為、線色を変換しています。(線属性・線種変換共)

■JWS形式 15ファイル (5.80KB)

※製品版のご購入は、こちらからどうぞ!
