水道用HI-TS継手 ソケット13 – 50 Jw_cad

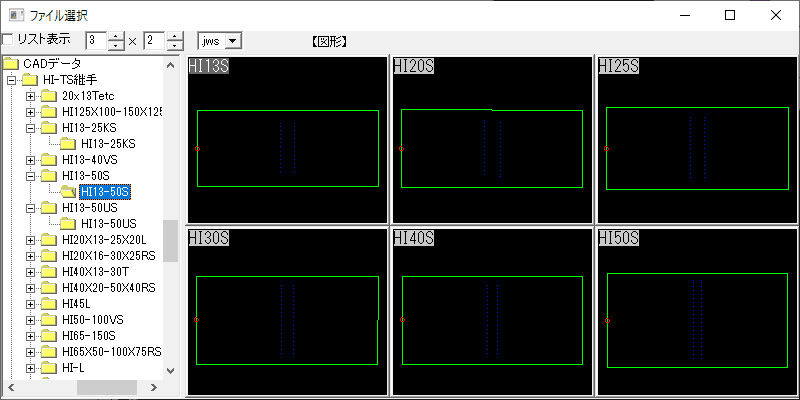

HI-TS継手 ソケット13-50この図形は、水道用HI-TS継手 ソケット13~50をJw_cadで登録しています。

各サイズの姿図を1面で登録しています。差込部分は、補助線で入れてあります。

データの登録内容は、・・・中心線を一点鎖線から補助線に変換。基準点の設定。印刷時に線に強弱を付ける為、線色を変換しています。(線属性・線種変換共)など。

■JWS形式 6ファイル(1.77kB)

※製品版のご購入は、こちらからどうぞ!
