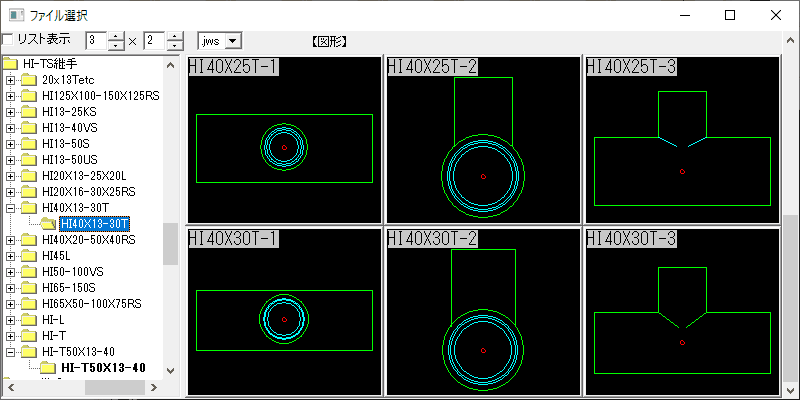

この図形は、水道用HI-TS継手 径違いチーズ40×13～40×30をJw_cadで登録しています。

各サイズを平面、上向き、下向きの３面で登録しています。

データの登録内容は、・・・中心線を一点鎖線から補助線に変換。印刷時に線に強弱を付ける為、線色を変換しています。（線属性・線種変換共）

■JWS形式・12ファイル (4.64KB)

HI-TS継手 径違いチーズ HI40x13-40x30T

1 ファイル 4.64 KB
