LAカップリング 特殊ソケット 13A Jw_cad 図形


LAカップリング・特殊ソケットLAカップリング・特殊ソケット 13AをJw_cadで登録しています。

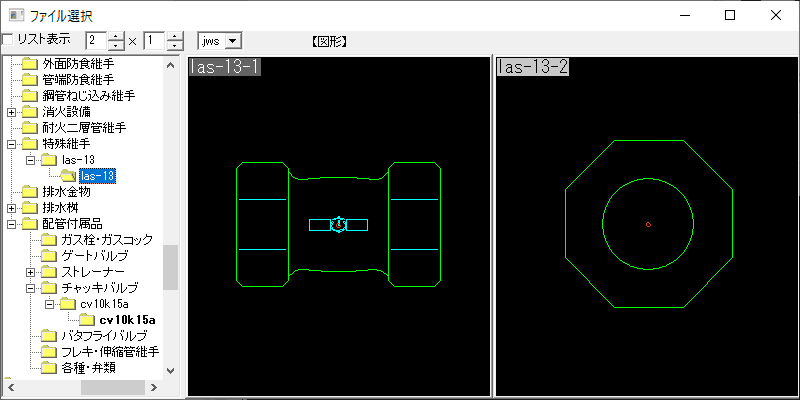

■ LAカップリング:特殊ソケット 13A。正面、上面の2パターン。

【線色】本体及び配管の外形:線色3

【線色】意匠部分:線色1

【基準点の設定】※管径及び本体の中心点を基準点とする。

■JWS形式 2パターン: 2ファイル(1.53KB)

※製品版のご購入は、こちらからどうぞ!
