機器搬入-搬入方法記入例(1)


1.搬入方法は、搬入場所によって次の方法で行う。

1)地下機械室機器
(1)搬 入
① 東面のドライエリアから地下機械室に、7tラフターを使用してトラックの荷台上から地下へ下ろす。
② 据付け
ポンプ類、送風機、製缶類
地下のドライエリアから、機械室内に横引きして、据付ける。
システム形空気調和機(AC-8、9、10)
エアハンは分割搬入なので、組立用に打込んだインサート(サイズ1/2) にチェーンブロックを取付け組立てる。

2)1階機械室機器
(1)搬 入
① 東面の給排気塔横の入口から機械室に取込み搬入する。
② 据付け
ユニット形空気調和機(AC-1) 空気清浄装置(AFU-1) 還気ファン(RF-1)
エアハンは分割搬入なので、組立用に打込んだインサート(サイズ1/2)にチェーンブロックを取付け組立てる。

3)2階~5階機械室機器
(1) 搬 入
① 東面の給排気塔横のベランダに機器を25tラフターで揚重し、機械室に取込み搬入する。
② 据付け
ユニット形空気調和機(AC-2) 空気清浄装置(AFU-2) 還気ファン(RF-2)
システム形空気調和機(AC-3~5)
エアハンは分割搬入なので、組立用に打込んだインサート(サイズ1/2)にチェーンブロックを取付け組立てる。

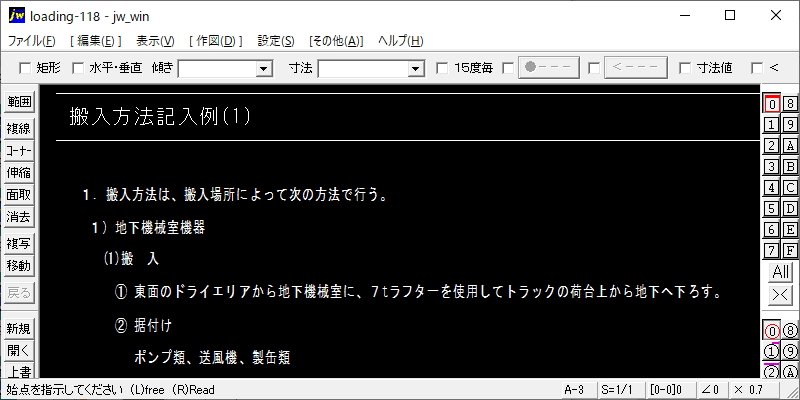

搬入方法記入例(1)
