外面防食継手 径違いエルボ 20×13 – 50×40A Jw_cad 図形


外面防食継手 径違いエルボ埋設配管用外面防食継手 径違いエルボの20×13A~50×40AをJw_cadで登録しています。

サンプルとして、20×13A~25×20A の10ファイルを公開します。

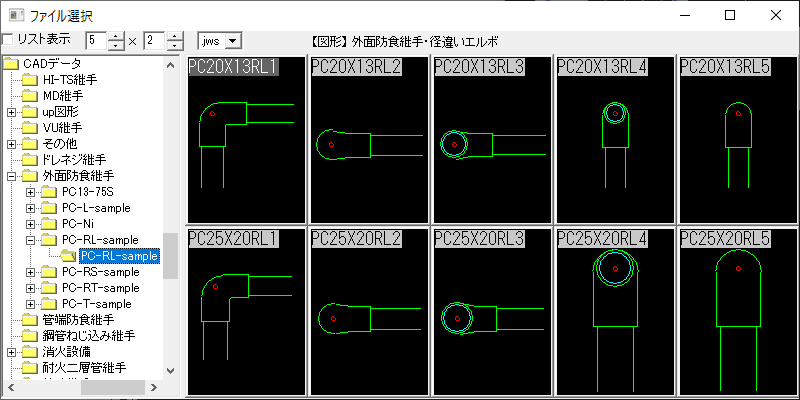

■ 外面防食継手:径違いエルボ 20×13A~25×20Aの2サイズ。正面、側面、後面、上下面の5パターン。

【線色】本体及び配管の外形:線色3

【線色】意匠部分:線色1

【基準点の設定】※管径及び本体の中心点を基準点とする。

■JWS形式 5パターン×2サイズ / 10ファイル(zip 4.21KB)

※製品版のご購入は、こちらからどうぞ!
