配管の外壁貫通


1.断熱しない配管の外壁の貫通

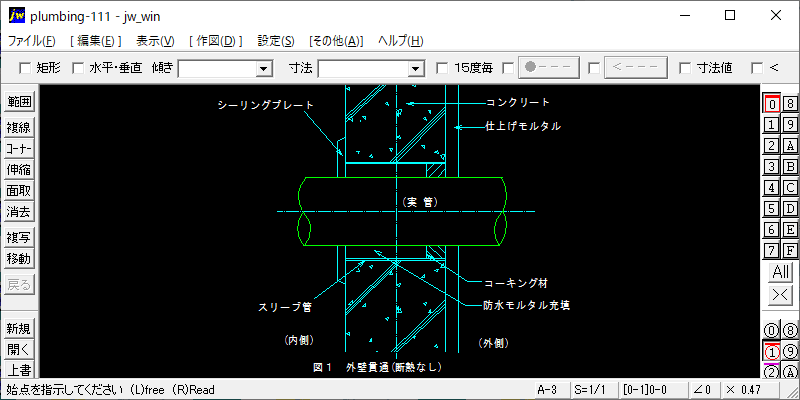

図1 外壁貫通(断熱なし)
2.断熱した配管の外壁貫通
図2 外壁貫通(断熱あり)

配管の外壁貫通



3.施工要領並びに注意事項
1)スリーブの取付:配管の通り芯に合わせてボイドを取付ける。
2)コ ー キ ン グ:配管との隙間に防水モルタル並びにコーキング材を入念に充填する。外部ラッキングとの間の防水処理を入念に行うこと。
3)防火区画の貫通:防火区画の壁を貫通するVP管は壁の前後1,000mmは、管サイズにより管材を鋼管等の不燃材料にて配管する。貫通部の断熱材は壁の前後1,000mmを不燃材料とする。貫通配管との隙間はモルタル、ロックウール又は耐火パテを充填する。
