配管の屋上外壁貫通


1.ハト小屋

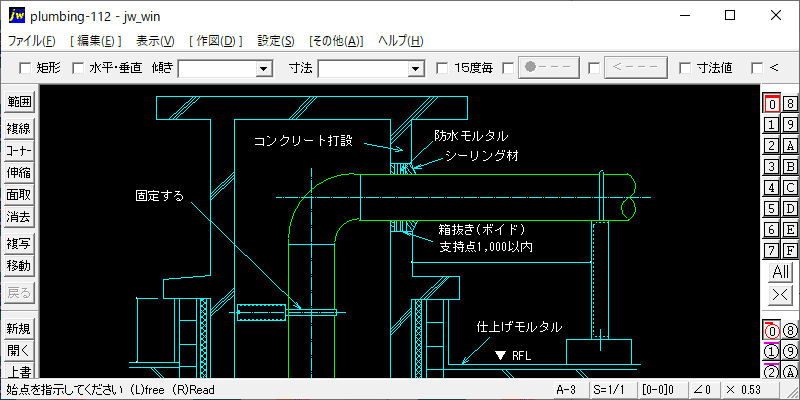

図1 ハト小屋

配管の屋上外壁貫通

2.施工要領並びに注意事項
1)実管:配管の通り芯及びレベルを確認して取付ける。
2)固定:配管は貫通部の前後にて固定する。
3)ラッキング:ラッキングは、折り返し部を下にする。
4)シーリング:配管との隙間に防水モルタル及びシーリング材を入念に充填する。ただし防火区画貫通部の場合は、防水モルタルを使用する。
