ボイラ廻り配管(蒸気加熱熱交換器・貯湯タンク)


1.一般事項
1)安全弁からの排出側の配管は危害を及ぼさぬように安全な場所へ導く。(ただし煙道は不可)
2)保守点検の為前面にチューブを引出せるだけのスペースを確保する。

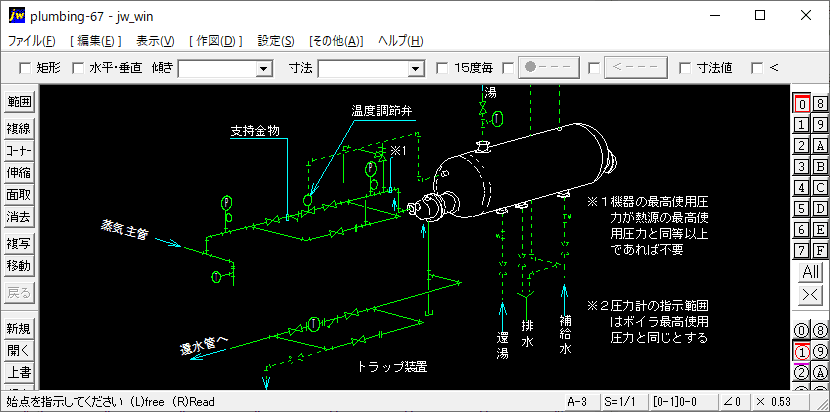

2.蒸気加熱熱交換器:図1 熱交換器廻り配管

3.貯湯タンク:図2 貯湯タンク廻り配管

ボイラ廻り配管(蒸気加熱熱交換器・貯湯タンク)

■JWW-CADファイル.zip(66.85 KB)
