地下油タンク配管(ピット方式)


1.法的基準
1)地下タンク(ピット方式)の配管施工法を図1に示す。
(1) 還油管はマンホールに入れる。
(2) 通気管は点検出来るようにする。
(3) 空気圧試験が出来るよう、プロテクタ内配管にフランジを付けて、配管が外せるようにしておく。

※タンク室の底及び側壁はエポキシ樹脂防水モルタル等で覆う

地下油タンク配管(ピット方式)

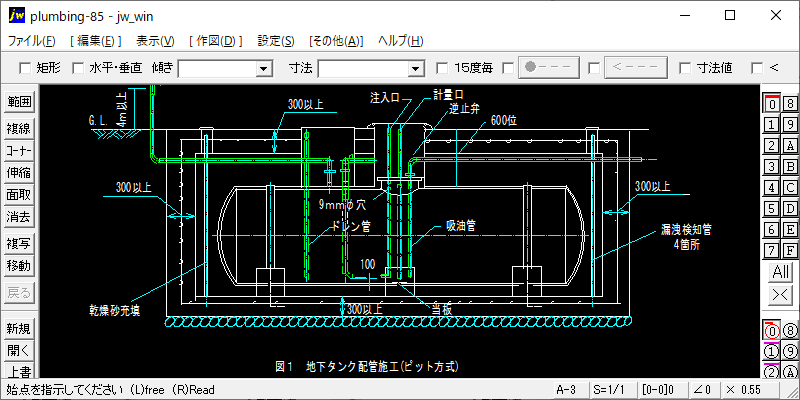

図1 地下タンク配管施工(ピット方式)

■JWW-CADファイル.zip(67.99 KB)
