油サービスタンク廻り配管


1.法的基準
1)オイルサービスタンク廻りの配管施工は図1~3とする。

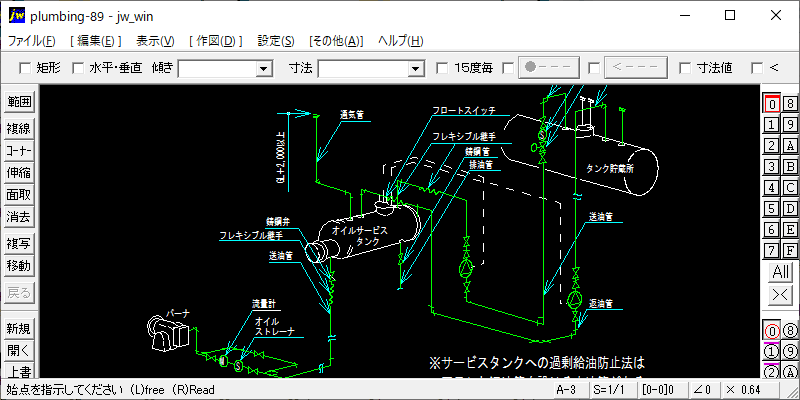

図1 オイルサービスタンク(灯油・軽油)が貯油タンクより高い場合
図2 バーナ廻り配管(返油管がある場合)
図3 オイルサービスタンク(灯油、軽油)が貯油タンクより低い場合
※サービスタンクへの過剰給油防止法は図示した返油管を設ける方法等がある。
注)屋内タンクの場合はタンク直近フレキシブル継手を使用。

2.参考
1)重油の場合は返油管を設けないことが多い。

油サービスタンク廻り配管
