配管のコンクリート水槽壁貫通(2)(実管打込み)


1.露出防水水槽の配管貫通で実管打込みの場合。

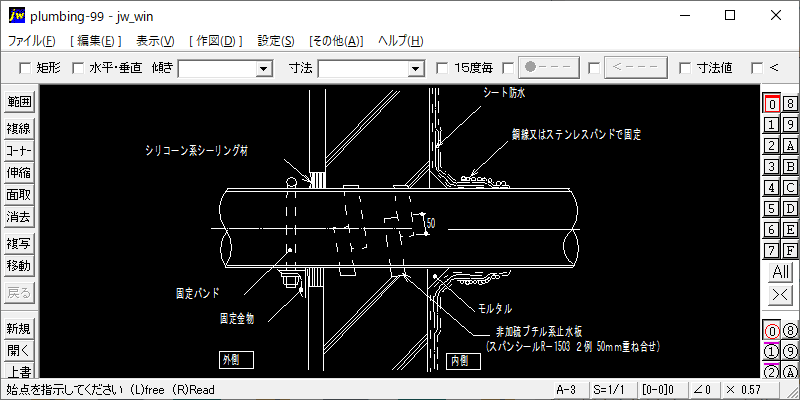

図1 露出防水層の場合

配管のコンクリート水槽壁貫通(2)(実管打込み)



2.注意事項

  1. 配管材質:ステンレス製とする。
  2. 固定:貫通部近傍で配管を必ず固定する。屋外取付の固定金物はステンレスと製をする。
  3. 防振:配管の振動や伸縮が槽壁に影響を及ぼさないように、必要により防振用継手又は伸縮用継手を使用する。
  4. 水深:水深は5m以下とする。
  5. 防水:防水層とスリーブとの収まり、防水層の下地や養生等の要否及び仕様については、その工事毎に建築担当者と協議する。
  6. スリーブの止水:非加硫ブチル系止水板(商品名:スパンシールR1503)2列巻きを原則とするが、止むを得ない場合はスリーブと同質のツバ(50mm)を溶接しても良い。非加硫ブチル系止水板の施工手順は「配管の地中外壁貫通」の項による。
  7. その他:固定金物用ボルトは、躯体コンクリート打込み時に必ず挿入しておく。防水工事着手後にアンカ打を行う等して、防水層に振動を与えてはならない。実管の前後の接続はフランジ接合とする。
