塩ビ製小口径桝 90゜合流ドロップ PO-DRY 100-150 Jw_cad 図形


小口径マス90゜合流ドロップ PO-DRY100-150

塩ビ製小口径桝・勾配変化点・90゜合流ドロップ PO-DRY 100-150をJw_cadで登録しています。

・種類 : 90゜合流ドロップ  ・サイズ : 100-150

・ます径 : 150       ・流出管径 : 100S

・流入主管径 : 100S   ・流入枝管径 : 100S

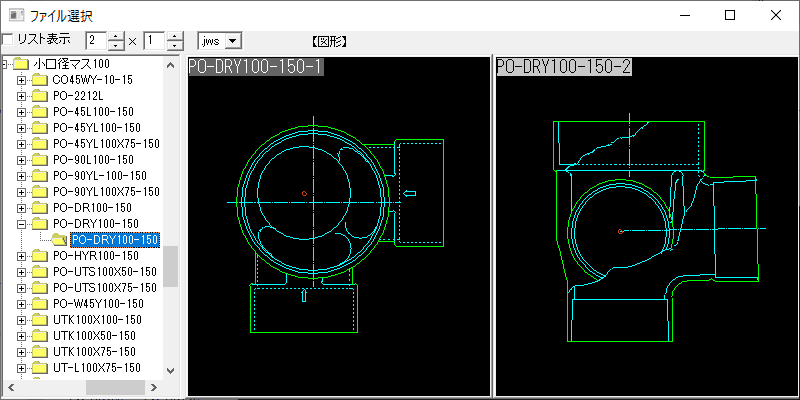

■平面・断面の2パターン

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点】合流点または、ます径の中心を基準点とする。

■JWSファイル:2パターン×1サイズ = 2ファイル (18.5kB)
