小口径マス90°Y PO-90YL100-150

塩ビ製小口径桝・90°Y(合流右)PO-90Y右 100-150をJw_cadで登録しています。

・種類 : 90°合流右   ・サイズ : 100-150

・ます径 : 150       ・流出管径 : 100S

・流入主管径 : 100S   ・流入枝管径 : 100S

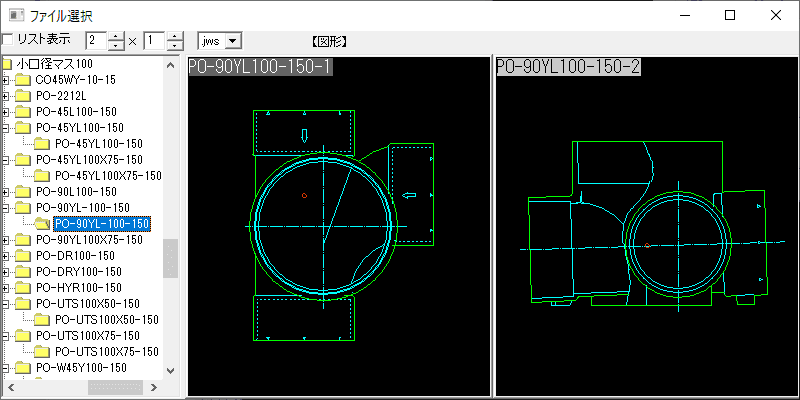

■平面・断面の2パターン

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点】合流点または、ます径の中心を基準点とする。

■JWSファイル:2パターン×1サイズ = 2ファイル (7.64kB)

※製品版のご購入は、こちらからどうぞ!
