管端防食継手 めすエルボ 13 – 50A Jw_cad 図形


管端防食継手 めすエルボ管端防食継手 めすエルボの13A~50AをJw_cadで登録しています。

サンプルとして、13A~20Aの10ファイルを公開します。

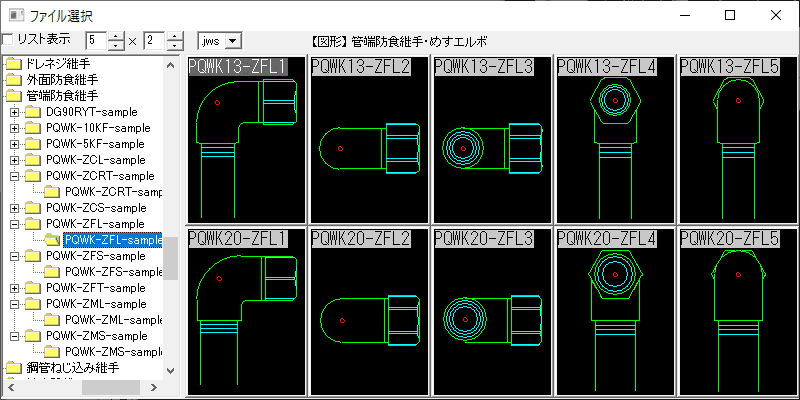

■ 管端防食継手:めすエルボ 13~20Aの2サイズ。正面、後面、側面、上下面の5パターン。

【線色】本体及び配管の外形:線色3

【線色】意匠部分:線色1

【基準点の設定】※管径及び本体の中心点を基準点とする。

■JWS形式 5パターン×2サイズ / 10ファイル(zip 7.30KB)

※製品版のご購入は、こちらからどうぞ!
