ユニオン式ゴム製防振継手 PTコネクタS Jw_cad 図形


ユニオン式ゴム製防振継手ユニオン式ゴム製防振継手(2山)PTコネクタS 15~50AをJw_cadで登録しています。

サンプルとして、15A~20Aの2ファイルを公開します。

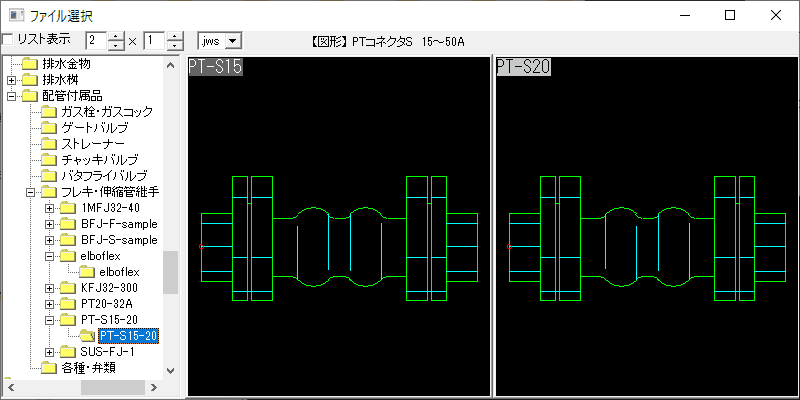

■ユニオン式ゴム製防振継手(2山)PTコネクタS 15A~20Aの2サイズ

■正面の1面

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点の設定】※接合部の中心端点に基準点を設定。

■JWS形式 1パターン×2サイズ / 2ファイル(zip 2.09KB)

※製品版のご購入は、こちらからどうぞ!
