ゴム製防振継手(2山)PTコネクタ 20 – 300A Jw_cad 図形


ゴム製防振継手(2山)PTコネクタゴム製防振継手(2山)PTコネクタ 20~300AをJw_cadで登録しています。

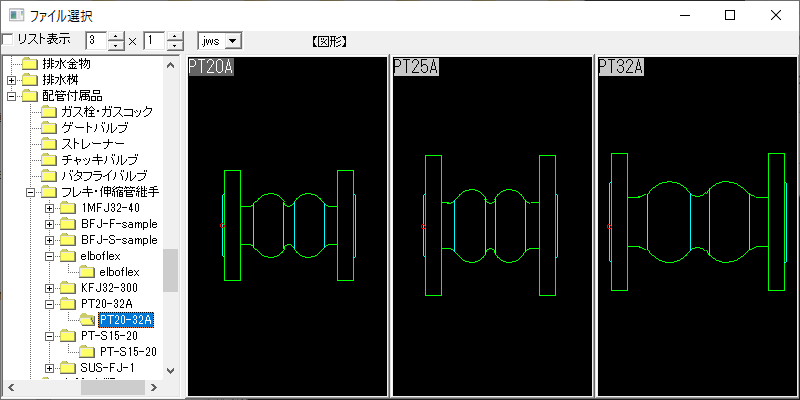

サンプルとして、20A~32Aの3ファイルを公開します。

■ゴム製防振継手(2山)PTコネクタ 20A~32Aの3サイズ

■正面の1面

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点の設定】※管の中心フランジ面に基準点を設定。

■JWS形式 1パターン×3サイズ / 3ファイル(zip 2.77KB)

※製品版のご購入は、こちらからどうぞ!
