雨水 浸透桝 300角 360角 450角 Jw_cad 図形 環境保全


雨水浸透桝雨水 浸透桝 300角・360角・450角のJw_cadデータです。

■平面・側面・嵩上げの3パターン

【線色】本体の外形:線色2

【線色】意匠部分:線色1

浸透桝とは、川氾濫・地盤沈下の防止や地下水の保全などのために、雨樋に集められた雨水を地中に浸透させる工夫を施した雨水桝。雨水浸透桝設置の助成を行っている地方自治体も見られます。

■縮尺 1:20(JWWファイル:zip圧縮 14.1KB)

※製品版のご購入は、こちらからどうぞ!

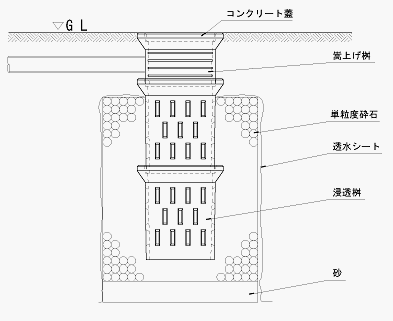

浸透桝(コンクリート製品)設置例

浸透桝の設置例主にコンクリート製の角桝・丸桝等を用いたもので底に石等を敷き詰めて溜まった水が地下に浸透する様にした物。ただし地盤の状態により浸透しないので注意が必要。粘土質の地盤では下の層まで掘るか、あきらめが肝心。浸透する土地なら砂利敷いて桝を置くだけなので簡単である。
