スリーブ及び箱の取付け方法(水槽の防水層を貫通する場合)


1.水槽の防水層を貫通するスリーブ
1)スリーブを打込む場合

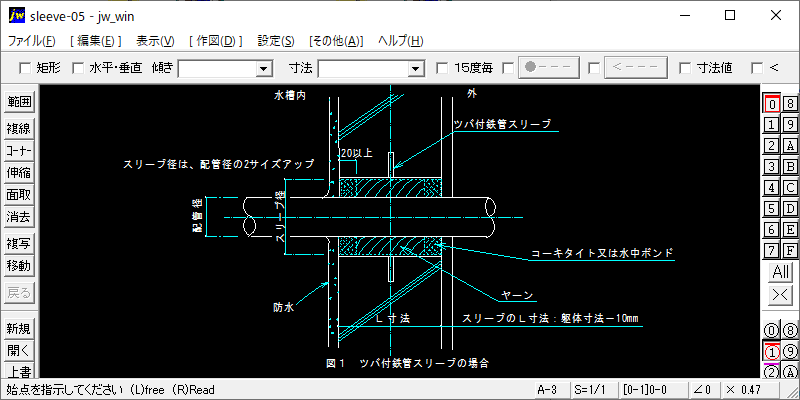

図1 ツバ付鉄管スリーブの場合
スリーブ径は、配管径の2サイズアップ
スリーブのL寸法:躯体寸法-10mm

2)実管を打込む場合
図2 スパンシール材の場合

スリーブ及び箱の取付け方法(水槽の防水層を貫通する場合)

■JWW:1ファイル.zip(10.10KB)
