スリーブ及び箱の取付け方法(梁貫通スリーブ・SRC構造)


1.梁貫通スリーブ・・・スリーブ長さは梁幅よりも5mm程度短くする。
1)SRC構造

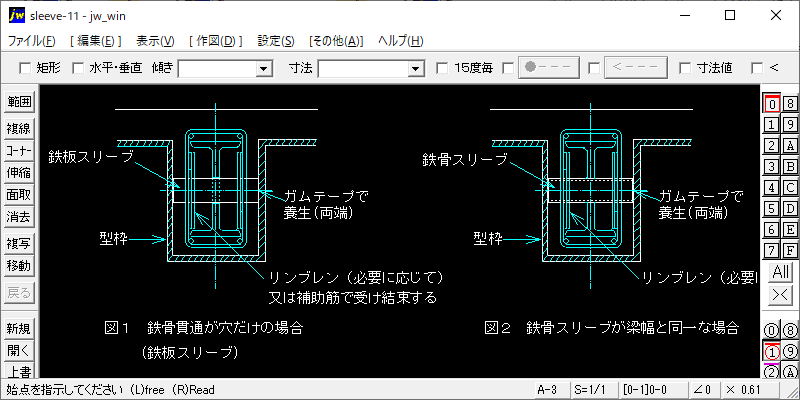

図1 鉄骨貫通が穴だけの場合
図2 鉄骨スリーブが梁幅と同一な場合
図3 鉄骨スリーブの中にスリーブを入れる場合
図4 鉄骨スリーブの外にスリーブをかぶせる場合

スリーブ及び箱の取付け方法(梁貫通スリーブ・SRC構造)■JWWファイル.zip(12.05KB)
