スリーブ及び箱の大きさ


1.躯体厚が、1mを越える部分を貫通するスリーブがある場合は、スリーブ径を1サイズあげる。
2.排水管のスリーブは、勾配を充分に考慮する。
3.工場加工管のフランジ付き配管が貫通する箇所のスリーブについては、注意をすること。
4.箱の大きさに関しては、(必要サイズ+100)程度のものとする。

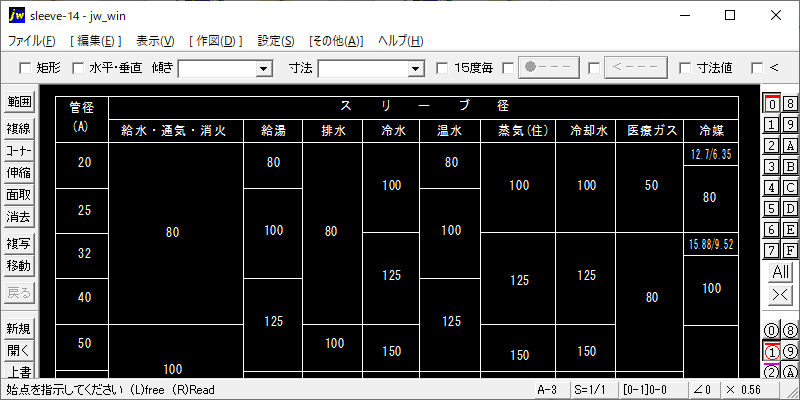

スリーブ及び箱の大きさ■JWW-CADファイル.zip(5.97KB)
