塩ビ製小口径マスのフタ V-AIL150-200 Jw_cad 図形


 小口径マスのフタ

塩ビ製小口径桝・フタ V-AIL150 と V-AIL200をJw_cadで登録しています。

・汚水、雨水兼用のノーマーク品です。

・サイズは、200Φと150Φです。

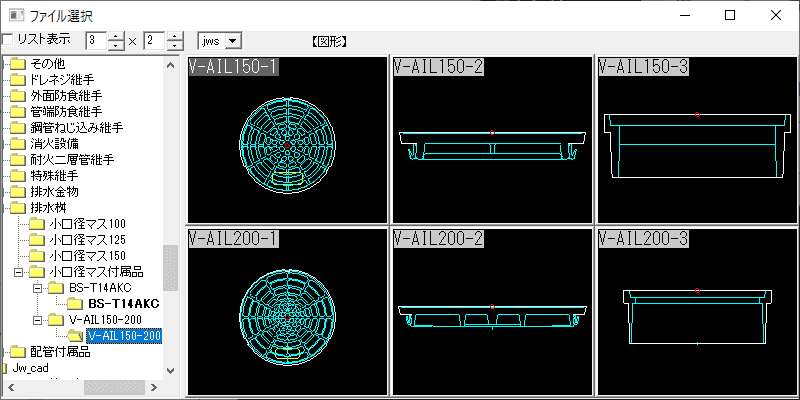

■平面・断面(蓋・枠)の3パターン

【線色】本体の外形:線色2

【線色】意匠部分:線色1

【基準点】ます径の中心を基準点とする。

■JWSファイル:3パターン×2サイズ = 6ファイル (28.5kB)

※製品版のご購入は、こちらからどうぞ!
