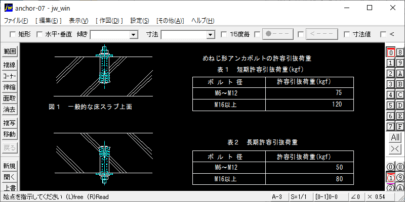

1.後打ち式めねじ形メカニカルアンカーボルトの取付　1)めねじ形アンカーボルトの許容引抜荷重　2)アンカーボルトの許容せん断力　※穴が深すぎると、先端が十分に開かず抜けやすい。　■JWW-CADファイル.zip（10.4KB)

1.吊りボルト用インサートの取付 1)鋼製インサート　木製型枠用インサ－トとデッキプレ－ト用インサ－トの施工要領及び許容荷重を記載。■JWW-CADファイル.zip（22.6KB)

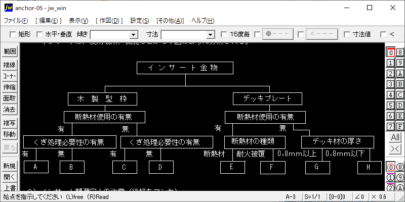

1)インサートの種類：インサートは、使用場所、機能などから分類される。2)インサート類選定上の注意（後打ちアンカー）a. 振動の多い物、重量物、荷重が増える恐れのある箇所にはカンザシインサートを使用する。b. 器具、配管などの重量が各支点に働かずに片寄った場合を考慮し、正規の支持間隔の２倍の長さが支持点にかかるものとする。■JWW-CADファイル.zip（5.47KB)

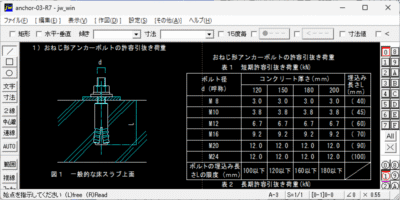

1)おねじ形アンカーボルトの許容引抜き荷重　図1 一般的な床スラブ上面　図2 一般的な天井スラブ下面、コンクリート壁面 1)穴明：アンカーボルトに適合した穴の径、深さを正確に明け、内部を清掃する。 2)固定：アンカーを打込んだうえナットを締めて先端を十分に開くこと。

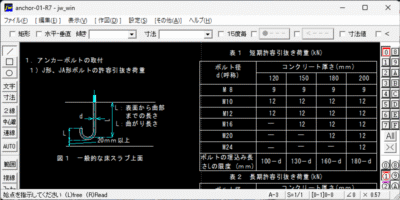

1.アンカボルトの取付 1)J形、JA形ボルトの許容引抜き荷重 2)箱抜き式J形、JA形及びへッド付ボルトの許容引抜き荷重(天井スラブ下面、コンクリート壁面には用いない)　2.施工要領並びに注意事項 1)コンクリート打設時のアンカー用箱抜き孔は100ｍｍとする。

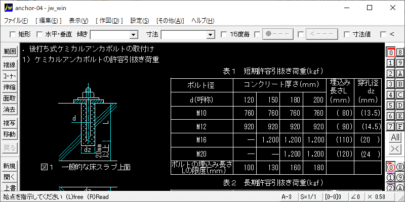

1.後打ち式ケミカルアンカボルトの取付け　　1)ケミカルアンカボルトの許容引抜き荷重　　2)ケミカルアンカの硬化時間　　2.施工要領並びに注意事項　　■JWW-CADファイル.zip（13.5KB)

1.配管のリスト　　鋼管｜間隔｜20A ← 2.0m → 100A｜大きさ9mm などの一覧表　　2.ダクトのリスト　　ダクト｜間隔｜3.0ｍ （機械室の長辺 450以下の横走りダクトは、2.0ｍ以下）などの一覧表　　3.インサートカラー　　■JWW-CADファイル.zip（9.12KB)
