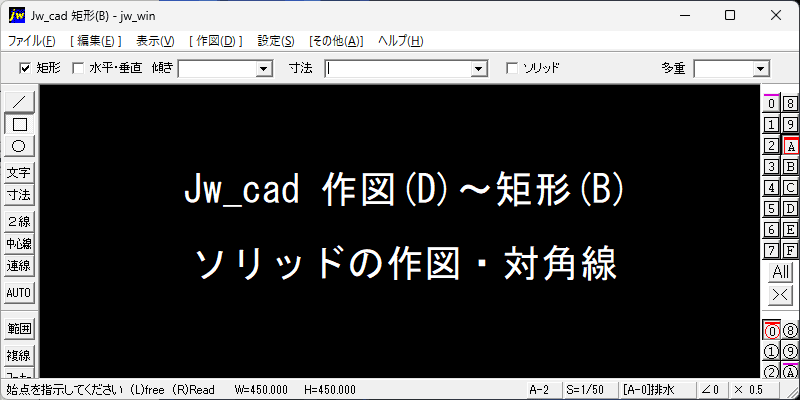

Jw_cad ソリッド｜矩形コマンドで、コントロールバーの[ソリッド]にチェックを入れると、ソリッドが作図できます。コントロールバーの[任意色]にチェックを入れると任意色で作図できます。

1. メニューバーから「作図」を選択し、続いて[矩形]コマンドを選択します。
2. または、ツールバーの[ □ ]（矩形コマンド）を選択します。
3. 次に、コントロールバーの[ソリッド]にチェックを入れます。

ソリッドの色を設定

1. 次に、コントロールバーの[1■]ボタンを左クリックすると、線属性ダイアログが開きます。
2. 続いて、作図したい色を選択します。

マウスでソリッドの範囲を指定

1. 次に、ソリッドの①始点を右クリック（読取点）で指示します。
2. 続いて、ソリッドの②終点を右クリック（読取点）で指示します。

マウスで指定した範囲にソリッドが作図される

1. このように、マウスで指定した範囲にソリッドが作図されました。

寸法を指定してソリッドを作図

1. コントロールバーの[寸法]に作図したい寸法をカンマ区切りで入力します。
2. 次に、ソリッドの①始点を右クリック（読取点)で指示します。すると、ソリッドの仮表示が現れます。
3. 続いて、ソリッドを②作図したい方向で左クリック（任意点)で指示します。

指定した寸法のソリッドが作図される

1. このように、指定した寸法[750,700]のソリッドが作図されました。

任意色のソリッドを作図

1. コントロールバーの□任意色にチェックを入れます。
2. 続いて、[任意■]ボタンを左クリックすると、任意色の設定が行えます。

色の設定ダイアログが開く

1. コントロールバーの[任意■]ボタンを左クリックすると、色の設定ダイアログが開きます。
2. 続いて、作図したい色を選択し、[OK]を押します。

任意色のソリッドが作図される

1. 前項の操作と同じく、ソリッドの始点と終点をマウスで指定すると、任意色のソリッドが作図されました。

ソリッド属性の対角線が作図される

1. コントロールバーの[ソリッド]にチェックがあるとき、[(対角線)]にチェックを入れます。
2. 続いて、始点と終点をマウスで指定すると、対角線のみがソリッド属性を持った線として作図されます。
3. （多角形～[任意]～ソリッド図形の時に利用できる）

Jw_cad ソリッド｜矩形コマンドで、コントロールバーの[ソリッド]にチェックを入れ、ソリッドを作図する方法は、以上のようになります。
