ガス栓,ガスメーター,ガスコックなどガス設備関係のCAD図形データ

ガスメーター50号 Jw_cad データ

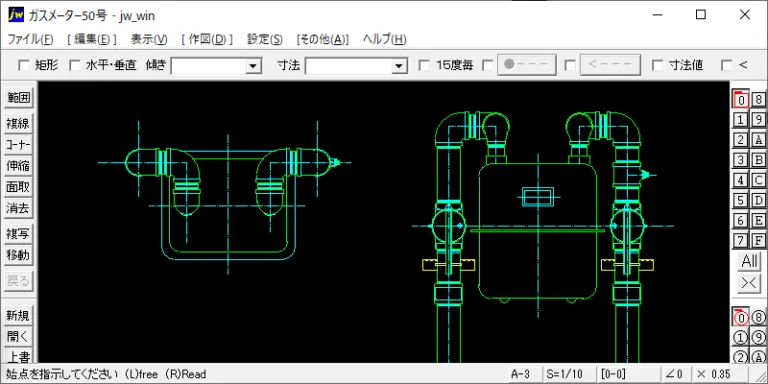

ガスメーター50号のCADデータです。 絶縁ソケット、鉄コック等・標準ガス配管設置例。 ■平面・正面の2図形 【線色】本体の外形:線色3 【線色】意匠部分:線色1 ■JWWファイル:zip圧縮/9.68KB)

続きを読む ガスメーター50号 Jw_cad データ
ガス栓 50A Jw_cad 図形

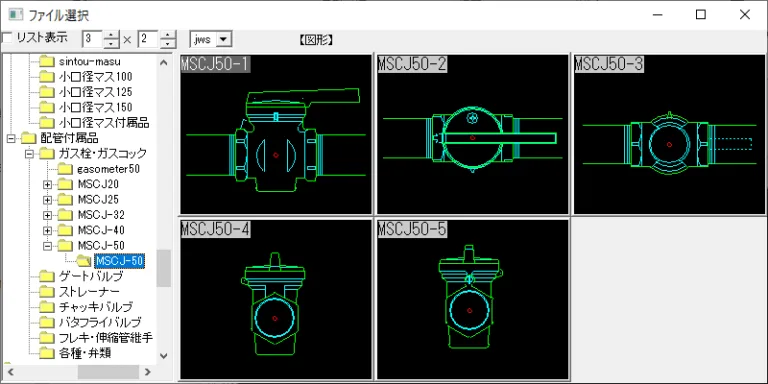

ガス栓 50AをJw_cadで登録しています。■正面、両側面、上下面の5パターン 【線色】本体の外形:線色3 【線色】意匠部分:線色1 【基準点の設定】※管径及び本体の中心点を基準点とする。 ■JWS形式 5ファイル(9.67kB)

続きを読む ガス栓 50A Jw_cad 図形
ガス栓 32A Jw_cad 図形

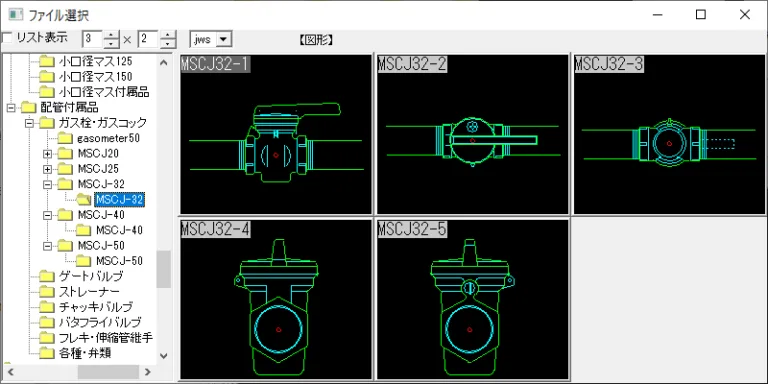

ガス栓 32AをJw_cadで登録しています。 ■正面、両側面、上下面の5パターン 【線色】本体の外形:線色3 【線色】意匠部分:線色1 【基準点の設定】※管径及び本体の中心点を基準点とする。 ■JWS形式 5ファイル(9.33kB)

続きを読む ガス栓 32A Jw_cad 図形
ガス栓 25A Jw_cad 図形

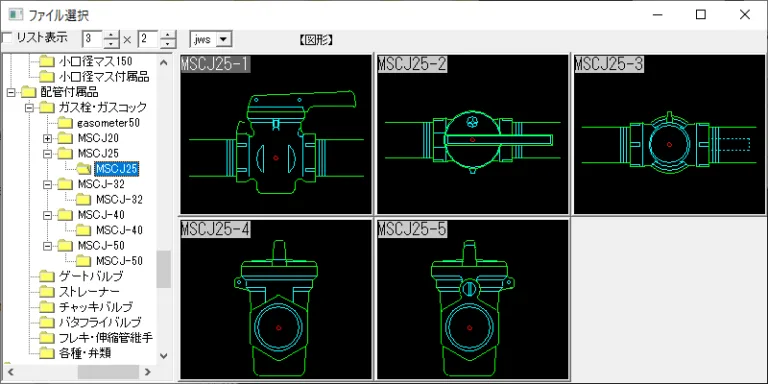

ガス栓 25AをJw_cadで登録しています。 ■正面、両側面、上下面の5パターン 【線色】本体の外形:線色3 【線色】意匠部分:線色1 【基準点の設定】※管径及び本体の中心点を基準点とする。 ■JWS形式 5ファイル(9.33kB)

続きを読む ガス栓 25A Jw_cad 図形
ガス栓 20A Jw_cad 図形

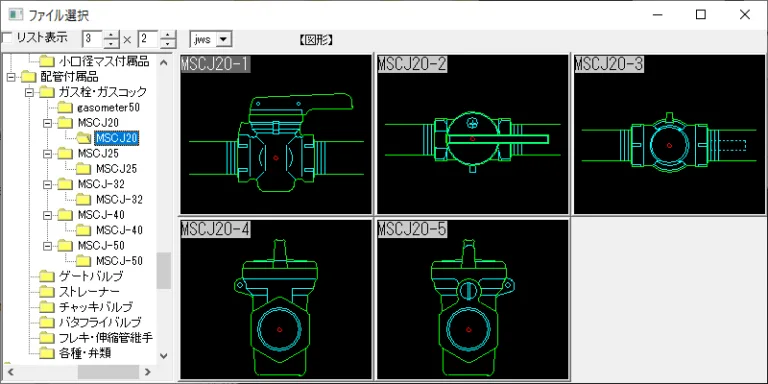

ガス栓 20AをJw_cadで登録しています。 ■正面、両側面、上下面の5パターン 【線色】本体の外形:線色3 【線色】意匠部分:線色1 【基準点の設定】※管径及び本体の中心点を基準点とする。 ■JWS形式 5ファイル(9.25kB)

続きを読む ガス栓 20A Jw_cad 図形
