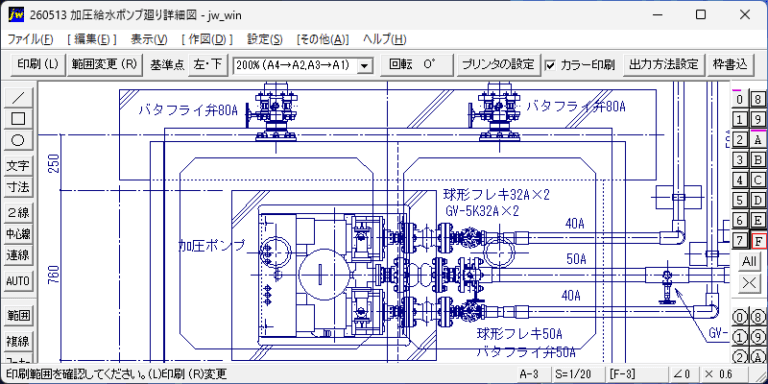

Jw_cadで設備図面を描くために必要な基本コマンドをマスターしよう!基本的な使い方をいくつか紹介します。

Jw_cad 編集(E)~消去(D) 部分消しと切断

  • 投稿公開日:2024/06/19
  • 投稿カテゴリー:編集(E)

線・図形・円を部分的に消去したり、切断間隔を指定して切断を行います。 「消去」コマンドから、対象とする線Bを左クリックで選択します。 部分消しの始点を左クリック(任意点)で指示します。 部分消しの終点を左クリック(任意点)で指示します。 部分消しの終点を指示すると、線の一部分が消去されます。

続きを読むJw_cad 編集(E)~消去(D) 部分消しと切断

Jw_cad 編集(E)~消去(D) 図形の消去

  • 投稿公開日:2024/06/15
  • 投稿カテゴリー:編集(E)

メニューバーから「編集」を選択し、「消去」をクリックします。 図形や文字を右クリックで指示すると、その図形や文字が消去されます。 書き直しや不要な線・文字を個々に右クリックで消去できます。 [範囲選択]コマンドにより図形が選択された状態から[消去]コマンドに移行すると消去されます。

続きを読むJw_cad 編集(E)~消去(D) 図形の消去

Jw_cad 編集(E)~面取(M) 線の切断

  • 投稿公開日:2024/06/07
  • 投稿カテゴリー:編集(E)

[面取]コマンドでは、[コーナー処理][伸縮]コマンドなどと同様に、線の切断が行えます。 [面取]コマンドを選択します。 コントロールバーの[○丸面]のラジオボタンを左クリックします。 コントロールバーの[寸法]入力ボックスに、丸面取りを行う半径を実寸法で入力します。 切断する線(C)を右クリックで指示すると、右クリックした位置で切断されます。

続きを読むJw_cad 編集(E)~面取(M) 線の切断

Jw_cad 編集(E)~面取(M)

  • 投稿公開日:2024/06/06
  • 投稿カテゴリー:編集(E)

辺寸法指定の角面取り、面寸法指定の角面取り、半径指定の丸面取り、2辺寸法指定のL面取り、半径指定の楕円面取りが行えます。今回は、辺寸法指定の角面取りと半径指定の丸面取りを説明します。 [面取]コマンドを選択します。 コントロールバーの[○角面(辺寸法)]のラジオボタンを左クリックします。 [寸法]入力ボックスに、角面取りを行う2線の辺寸法を入力します。

続きを読むJw_cad 編集(E)~面取(M)

Jw_cad 編集(E)~伸縮(T) 線の一括伸縮・応用編

  • 投稿公開日:2024/05/28
  • 投稿カテゴリー:編集(E)

任意点や読取点に一括伸縮したり、同じ属性の線だけを一括伸縮することもできる。 [伸縮]コマンドを選択する。コントロールバーの[一括処理]を左クリックする。 線伸縮の基準線(線A)を左クリックで指示する。 伸縮を行う始めの直線Bを右クリックで指示する。※右クリックで指示すると、その線と同じ属性の線だけが選択される。 伸縮を行う終わりの直線Fを左クリックで指示する。

続きを読むJw_cad 編集(E)~伸縮(T) 線の一括伸縮・応用編

Jw_cad 編集(E)~伸縮(T) 線の一括伸縮

  • 投稿公開日:2024/05/28
  • 投稿カテゴリー:編集(E)

一括処理により、同時に複数の直線を指定した基準線まで伸縮することもできる。 [伸縮]コマンドで、コントロールバーの[一括処理]を左クリックする。 一括処理する線伸縮の基準線(線A)を左クリックで指示する。 一括処理で伸縮を行う始めの線Bを左クリックで指示する。 一括処理で伸縮を行う終わりの線Fを左クリックで指示する。

続きを読むJw_cad 編集(E)~伸縮(T) 線の一括伸縮

Jw_cad 編集(E)~伸縮(T) 基準線までの伸縮

  • 投稿公開日:2024/05/28
  • 投稿カテゴリー:編集(E)

[伸縮]コマンドを選択する。 伸縮の基準線を右ダブルクリックで指示する。基準線を指示すると、その線が選択色表示になる。 伸縮する線Bを左クリックで指示する。指示した線Bが基準線との交点まで伸縮する。 続けて、伸縮する線C~Dを左クリックで指示して基準線までの線伸縮を行う。 現在の基準線以外の線を右ダブルクリックで指示すると基準線が指示した線に変更される。

続きを読むJw_cad 編集(E)~伸縮(T) 基準線までの伸縮

Jw_cad コーナー処理(A)~線の切断

  • 投稿公開日:2024/05/25
  • 投稿カテゴリー:編集(E)

[コーナー処理]コマンドを選択する。 切断する線Aを右クリックで指示すると、右クリックした位置で切断されます。 [切断間隔]入力ボックスに数値を指定すると、指定した間隔で切断されます。 !切断する位置は、交点などの他の線・円がない位置を指示する。したがって、切断される位置は任意点になります。交点・中心点などの位置で切断する場合は、[消去]コマンドを使用します。

続きを読むJw_cad コーナー処理(A)~線の切断
