MD継手ソケット32-75A｜Jw_cad 設備図形
CAD部材名称：MD継手ソケット 32-75A｜ファイル・サイズ：Jw_cad 7.11｜jwsファイル zip_16.6KB｜【基準点の設定】※管の中心点に基準点を設定。■登録図形数：26ファイル｜なお、このデータはJw_cad専用の登録図形です。
MD継手
なお、このデータはJw_cad専用の登録図形です。
図形コマンドからファイルを読込んで作図できます。
MD継手とは、ロックパッキンにより引抜阻止力を高め、適度な可とう性、振動吸収性を有する継手です。

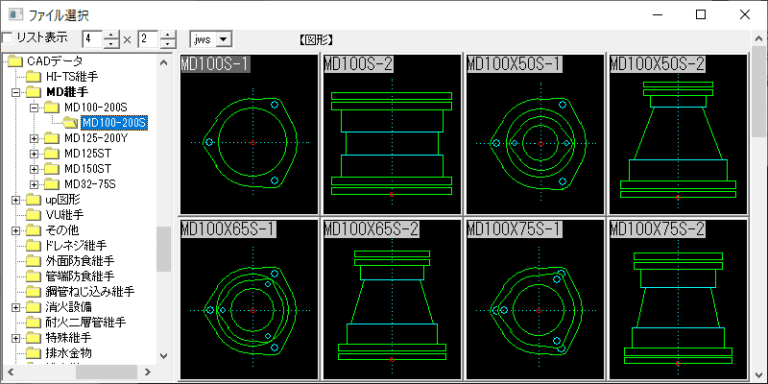

MD継手ソケット 100-200A｜Jw_cad 設備図形
CAD部材名称：MD継手ソケット 100-200A｜ファイル・サイズ：Jw_cad 7.11｜jwsファイル zip_40.7KB｜【基準点の設定】※管の中心点に基準点を設定。■登録図形数：28ファイル｜なお、このデータはJw_cad専用の登録図形です。

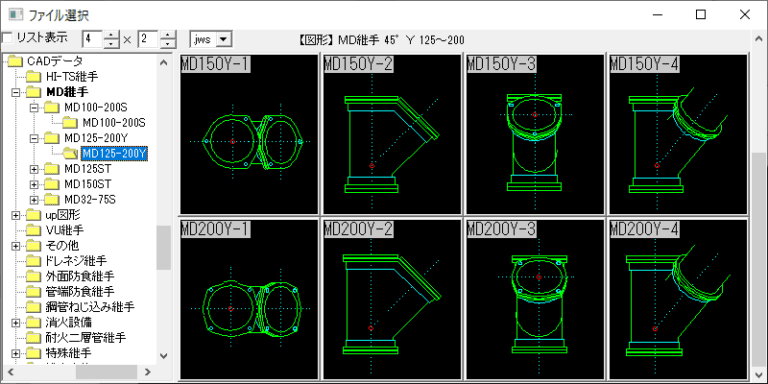

MD継手CAD 45°Y125-200A｜Jw_cad 設備図形
CAD部材名称：MD継手 45°Y125-200Aの3サイズ｜ファイル・サイズ：Jw_cad 7.11｜jwsファイル zip_45.8KB｜※管の中心及び主管枝管の合流中心点に基準点を設定。 ■登録図形数：4パターン×3サイズ / 12ファイル なお、このデータはJw_cad専用の登録図形です。

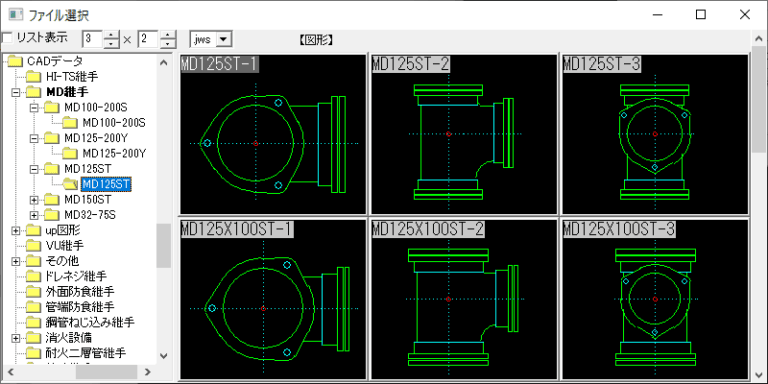

MD継手 CAD ST-125A｜Jw_cad 設備図形
MD継手 ST-125A｜Jw_cad 7.11｜jwsファイル zip_15.6KB｜125×40/125×50/125×65/125×75/125×100 の径違いサイズがあります。 なお、このデータはJw_cad専用の登録図形です。 図形コマンドからファイルを読込んで作図できます。

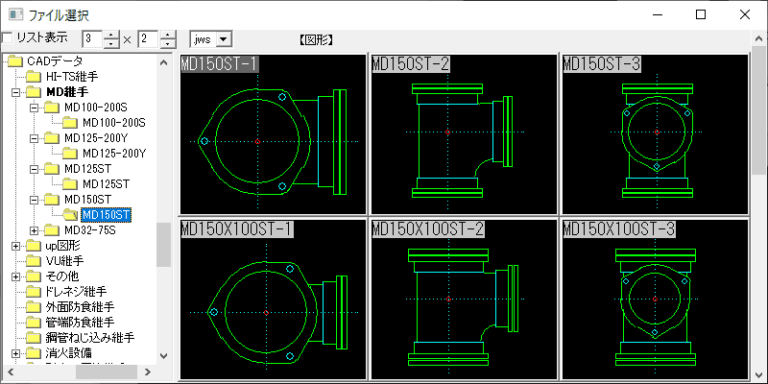

MD継手 CAD ST-150A｜Jw_cad 設備図形
CAD部材名称：MD継手 ST-150A｜データ内容：平面・正面ならびに、側面｜ファイル・サイズ：Jw_cad 7.11｜jwsファイル zip_13.0KB｜150×40/150×50/150×75/150×100/150×125 の径違いサイズがあり
