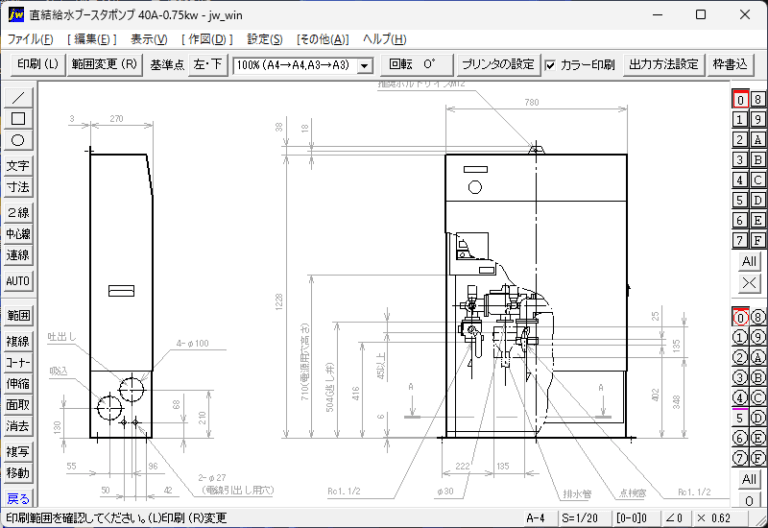

共同住宅の給排水衛生設備設計において、ポンプ室の平面詳細図や配管系統図の作成時にご活用ください。機器搬入ルートや基礎寸法を検討する際のベース図として最適です。本体と寸法をレイヤ分けし、外形・付属機器・配管配線取出し穴を線色で色分けしました。

手洗い器周りの詳細図を作成する際、サッと呼び出せるように整理しました。住宅から公共施設まで汎用的に使えるサイズですので、展開図の作図作業にお役立てください。納まりの際、壁内の給水管や止水栓との干渉を避けるため、トラップの管径と立ち上げ位置のバランスを考慮しています。

図面作成で意外と忘れがちなリモコン位置、今回は店舗や公共・福祉施設で汎用的に使えるシンボルと実寸データを整理しました。壁付けのレイアウト検討や、電気図との干渉チェックに活用してください。
