1. 変換したい図面ファイルをJw_cadで開きます。

2. 作図されていないグループを選択し、作図されているグループを【表示のみ】にします。

図面の全てが「グレー」表示になります。

3.背景色を白にする：Jw_cadの[設定] ＞ [基本設定] ＞ [一般(1)] ＞ [プリンター出力イメージの背景色を白にする] にチェックを入れます。印刷画面では自動的に背景色が白になります。

4.Jw_cadの[設定] ＞ [基本設定] ＞ [色・画面] ＞ [線幅を表示倍率に比例して描画（　□印刷時に）] の「印刷時に」だけチェックを入れます。

チェックを入れておくと、印刷画面で線の太さを確認できます。

1. Jw_cadのメニューバーの [ファイル] ＞ [印刷] をクリックします。

プリンター一覧から [CubePDF] を選択し、用紙サイズや印刷の向きを設定して[OK] を押します。

画像のアップロード容量に制限がありますので、用紙サイズはA3又はA4にします。

2. 「カラー印刷」にチェックが入っていることを確認します。

作図されている全てのグループを【表示のみ】にしているので、図面全体が「グレー」表示されます。

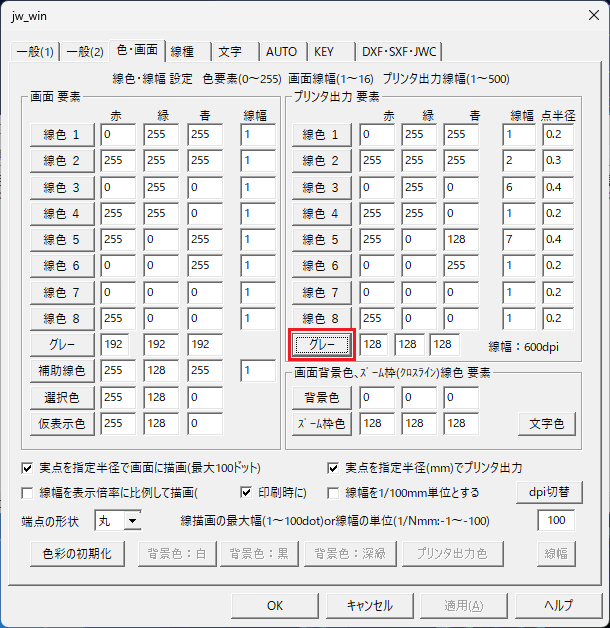

3. Jw_cadの[設定] ＞ [基本設定] ＞ [色・画面] ＞[プリンタ出力 要素]＞[グレー]をクリックします。

4. 色の設定画面が開きます。基本色の中から、下から２段目・右から４つ目の紺色を選択し、ＯＫを押して閉じます。

5. 全体の「グレー」表示が、色の設定をした「紺色」に変わりました。

「印刷」を押すと、CubePDFの設定画面が立ち上がります。

出力ファイル：保存先を自分が分かりやすい場所（デスクトップなど）に指定します。

ファイルタイプ：[PNG] または [JPEG] を選択します。

カラーモード：自動のまま。

解像度：[100] 程度に設定します。

ページの向き：横にします。自動にすると、縦向きになる場合があります。

右下の [変換] ボタンを押します。

指定した保存先に、図面の画像ファイルが出来上がります。

昔の青焼き図面のような感じになります。

【セピア調にしてみます】

Jw_cadの[設定] ＞ [基本設定] ＞ [色・画面] ＞を開きます。

[グレー]のボタンを押して、[色の設定]＞基本色の中から、下から１段目・左から２つ目の黄土色を選択し、ＯＫを押して閉じます。

「印刷」を押すと、CubePDFの設定画面が立ち上がります。

同じ要領で設定をして、右下の [変換] ボタンを押します。

指定した保存先に、図面の画像ファイルが出来上がります。

セピア調の思い出を感じさせるような図面になります。

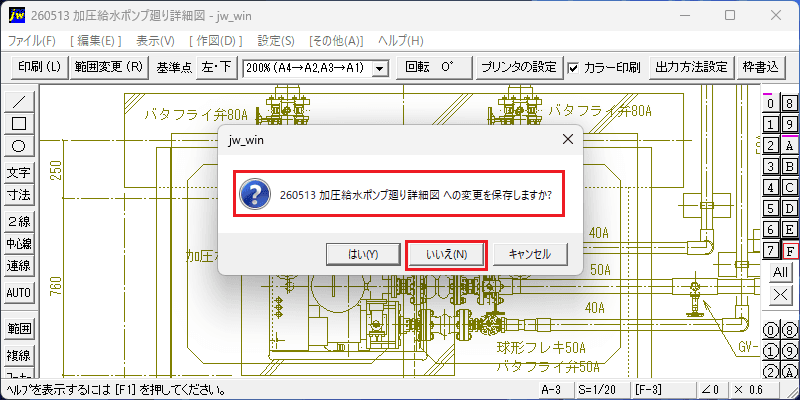

通常と異なる設定をしているので、図面を閉じる時に「変更を保存しますか？」と表示されます。

普段の設定を変更したくない場合は、「いいえ」を押して閉じて下さい。
