[寸法]コマンドを選択し、コントロールバーの[角度]を左クリックする。
求める2線間角度の1線目を左ダブルクリックで指示し、2線目を左回り方向で指示する。続けて、寸法線位置を指示（左クリックで任意点、右クリックで読取点）すると、2線間の角度寸法が作図される。
[寸法]コマンドから[角度]を選択する
- 既に作図されている交差した線が、いくつかあります。
- メニューバーから「作図」を選択し、続いて[ 寸法 ]コマンドを選択します。または、ツールバーの[ 寸法 ]を選択します。
- コントロールバーの[角度]を左クリックします。

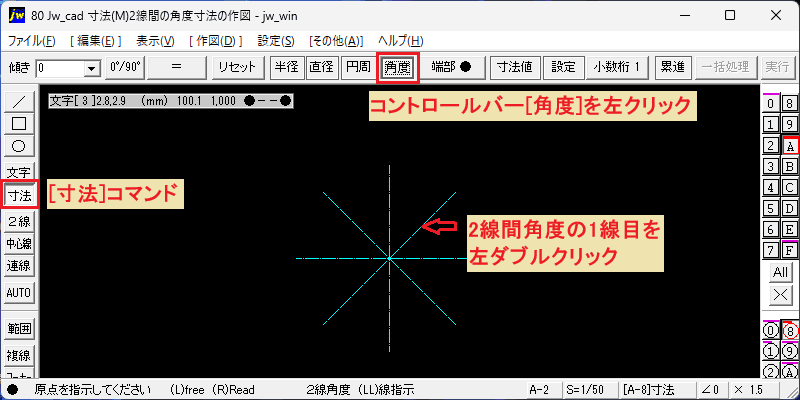

- 求める2線間角度の1線目を左ダブルクリックで指示します。

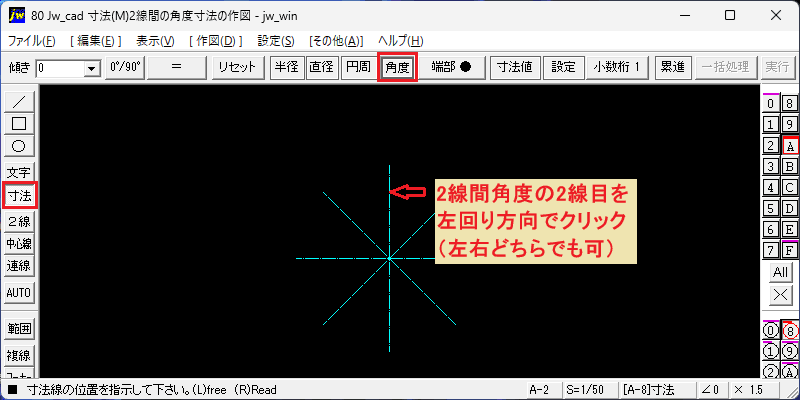

2線間角度の2線目を左回り方向で指示
- 求める2線間角度の2線目を左回り方向で指示します。（左クリック・右クリック、どちらでも可）

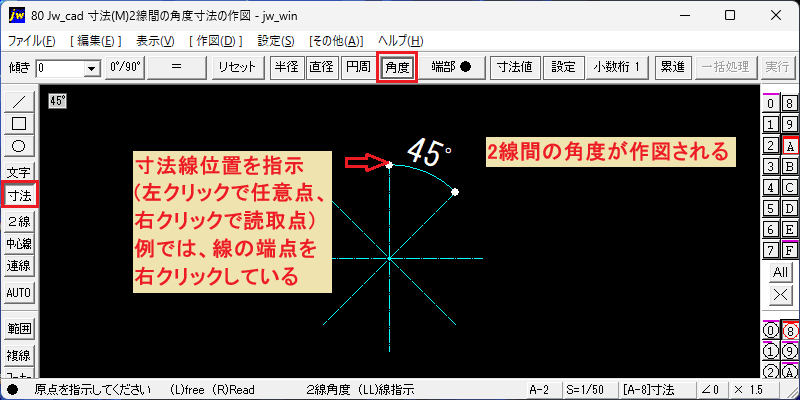

寸法線位置を指示
- 寸法線位置を指示します（左クリックで任意点、右クリックで読取点）。例では、線の端点を右クリックしています。
- 2線間の角度寸法が、45°と作図されました。
例えば、この操作が必要な場面
- 製図全般における寸法の作図。角度の測定。
