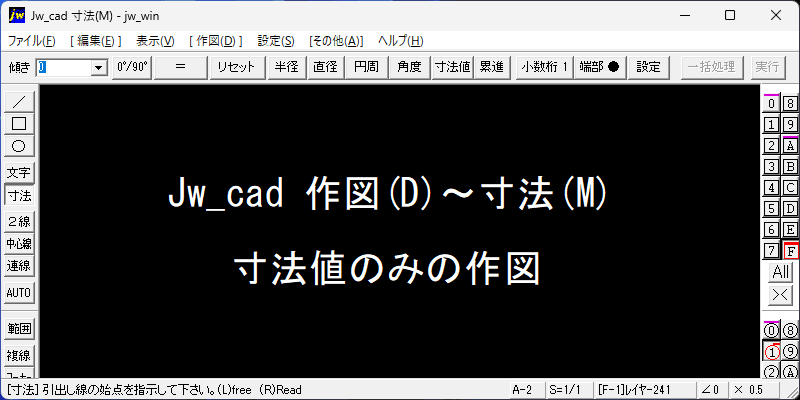

[寸法]コマンドを選択し、コントロールバーの[寸法値]を左クリックする。
寸法値の始点を左クリックで指示する。続けて、寸法値の終点を左クリックで指示すると、寸法値のみが作図されます。連続入力の場合の終点は右クリックで指示します。

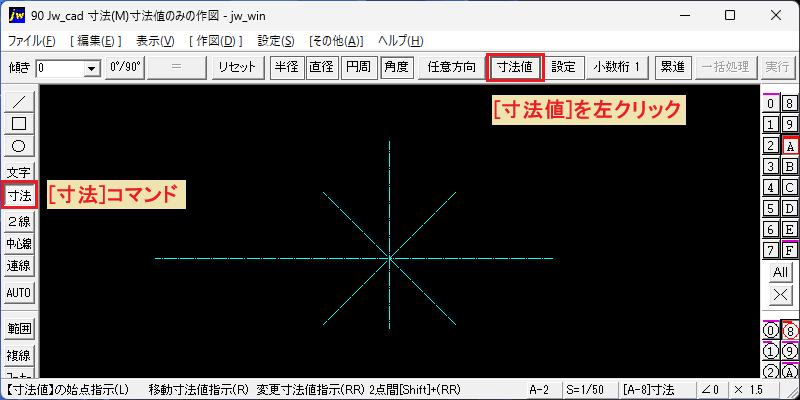

[寸法]コマンドから[寸法値]を選択する

1. 既に作図されている交差した線が、いくつかあります。
2. メニューバーから「作図」を選択し、続いて[ 寸法 ]コマンドを選択します。または、ツールバーの[ 寸法 ]を選択します。
3. コントロールバーの[寸法値]を左クリックします。

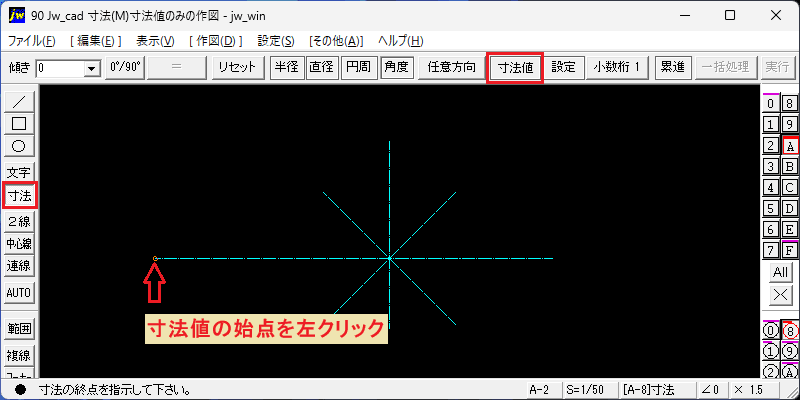

寸法値の始点を左クリックで指示

1. 求める寸法値の始点を左クリックで指示します。

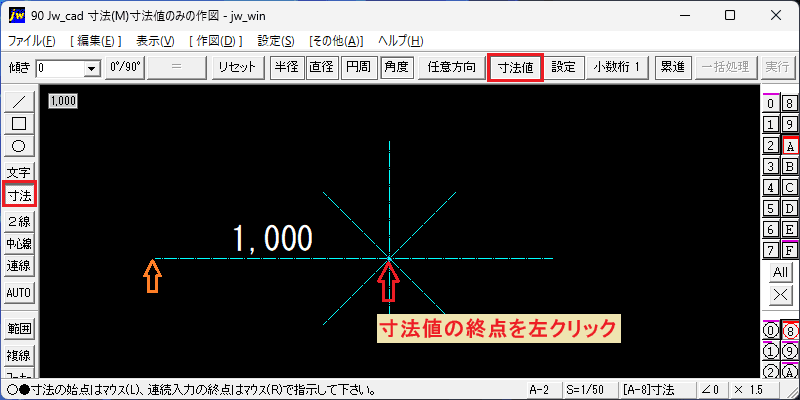

寸法値の終点を左クリックで指示

1. 寸法値の終点を左クリックで指示します。（！寸法値の始点および終点は読取点を指示します。）
2. 線上の2点間の寸法値が、1,000と作図されました。

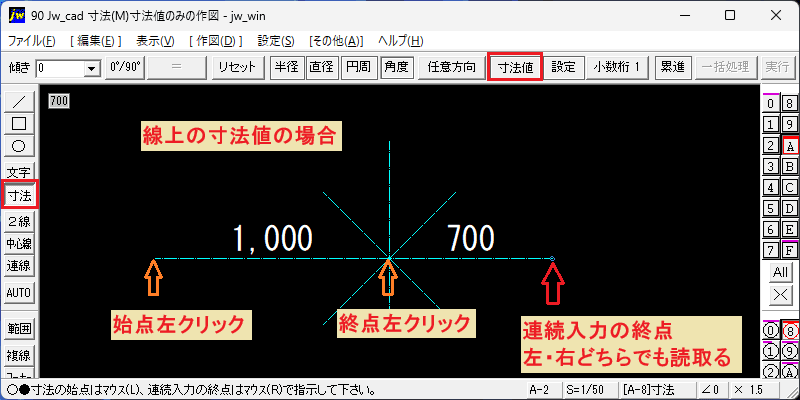

連続入力の終点を指示

1. 線上の寸法値の場合、連続入力の終点は、左クリック・右クリックのどちらでも読取点が指示できます。
2. 連続入力の寸法値が、700と作図されました。

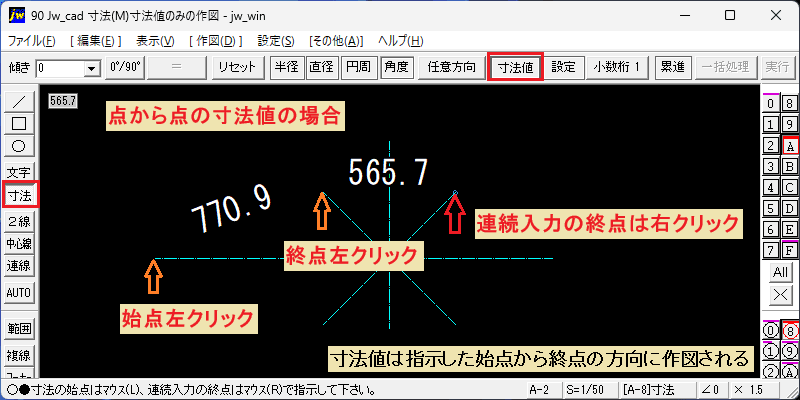

点から点の寸法値

1. 読取点から読取点までの寸法値の場合、1回目の始点を左クリックし、終点を左クリックします。770.9と寸法値が作図されました。
2. 続けて、連続入力の終点を右クリックで指示します。寸法値が、565.7と作図されました。
3. ！寸法値は指示した始点から終点の方向・角度に作図されます。
