支持金具

支持金具

配管支持金具・吊バンド・立バンドなどのCAD図形を収録します。

なお、このデータはJw_cad専用のjws登録図形です。
図形コマンドからファイルを読込んで作図できます。

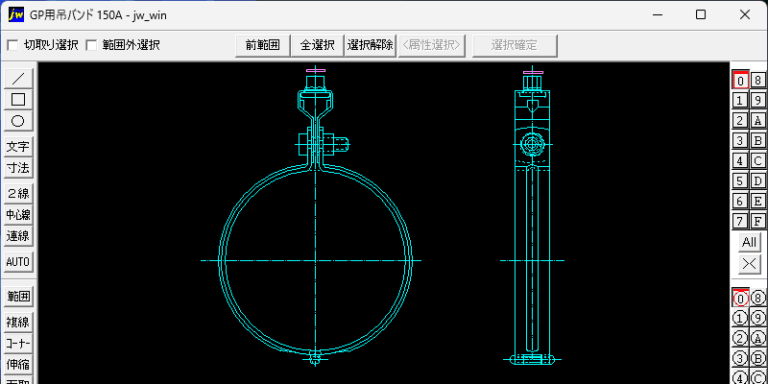

Gp tsuri 150A

配管支持金具 GP用吊バンド 150A｜Jw_cad

GP管150Aに対応した配管支持金具（吊バンド）のJw_cadデータです。平面・正面・側面の三面図をブロック図形で収録。空調や給排水、消火設備の施工図作成、現場での納まり確認や数量拾いに最適です。部材名入りの詳細なデータで、設備配管の設計や施工図作成の実務を効率化する実用的なCAD部材となっています。

続きを読む配管支持金具 GP用吊バンド 150A｜Jw_cad
Gp tsuri 125A

配管支持金具 GP用吊バンド 125A｜Jw_cad

GP管125Aに対応した吊バンドのJw_cad用データです。平面・正面・側面の三面図をブロック図形で収録し、設備配管の支持金具設計や施工図作成に最適。標準寸法を参考に作成されており、現場の納まり確認や数量拾いにも活用できます。空調、給排水、消火設備などの詳細図作成を効率化する実用的なCAD部材です。

続きを読む配管支持金具 GP用吊バンド 125A｜Jw_cad
