消火設備 CADデータ

消防設備用のスプリンクラーヘッド・巻き出し配管・流水検知装置・送水口などのCADデータです。
なお、このデータはJw_cad専用の登録図形です。
図形コマンドからファイルを読込んで作図できます。

連結送水管の自立型送水口（双口）とバルブユニットをJw_cadで登録。■JWSファイル：3ファイル（24.3kB)

スプリンクラー上向き閉鎖型ヘッド（標準型）の I-SP-GGU-68℃ をJw_cadで登録しています。■下面・断面 ■JWSファイル：2ファイル（5.70kB)

スプリンクラー閉鎖型ヘッド（小区画型）の I-SP-FR-FS(S) をJw_cadで登録しています。■下面・断面 2パターン■JWSファイル：2ファイル（2.22kB)

スプリンクラー閉鎖型ヘッド（高感度型）の I-SP-FR-FS をJw_cadで登録しています。■下面・断面 2パターン■JWSファイル：2ファイル（2.25kB)

スプリンクラー閉鎖型ヘッドの関連部品 I-SP-FR 他用保護カバーをJw_cadで登録しています。■下面・断面 2パターン■JWSファイル：2パターン×1サイズ = 2ファイル（3.26kB)

・ヘッド型式：I-SP-FR・天井面貫通部の隙間を隠すシーリングプレート（化粧プレート）です。■下面・断面 2パターン■JWSファイル：2パターン×1サイズ = 2ファイル（2.41kB)

スプリンクラーヘッド閉鎖型（標準型） I-SP-FR 72℃ をJw_cadで登録しています。■下面・断面 2パターン■JWSファイル：2パターン×1サイズ = 2ファイル（1.63kB)

スプリンクラー・流水検知装置 I-AV-150-10KをJw_cadで登録しています。・K80　・流第16～14号■平面・側面・正面 3パターン■JWSファイル：3ファイル（8.82kB)

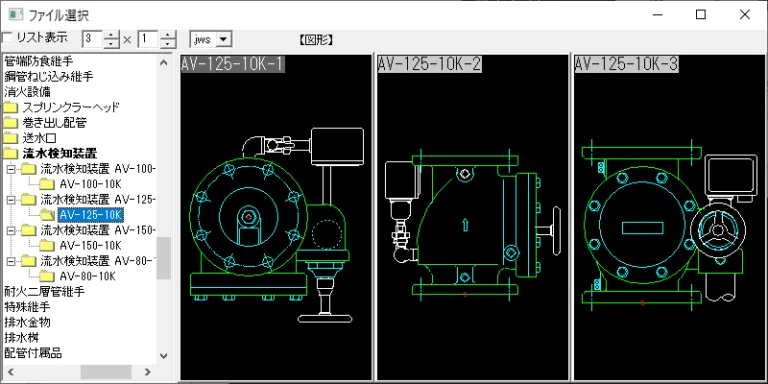

スプリンクラー・流水検知装置 I-AV-125-10KをJw_cadで登録しています。・K60　・流第16～13号■平面・側面・正面 3パターン■JWSファイル：3ファイル（9.89kB)

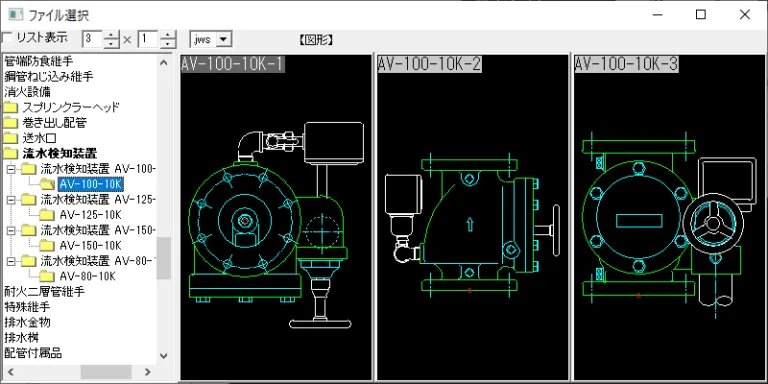

スプリンクラー・流水検知装置 I-AV-100-10KをJw_cadで登録しています。・K50-60（併用型）　・流第16～9号 ■平面・側面・正面 3パターン■JWSファイル：3ファイル（8.78kB)
