スプリンクラー 流水検知装置 I-AV-125-10K Jw_cad 図形

スプリンクラー・流水検知装置 I-AV-125-10KをJw_cadで登録しています。

・K60 ・流 第16~13号

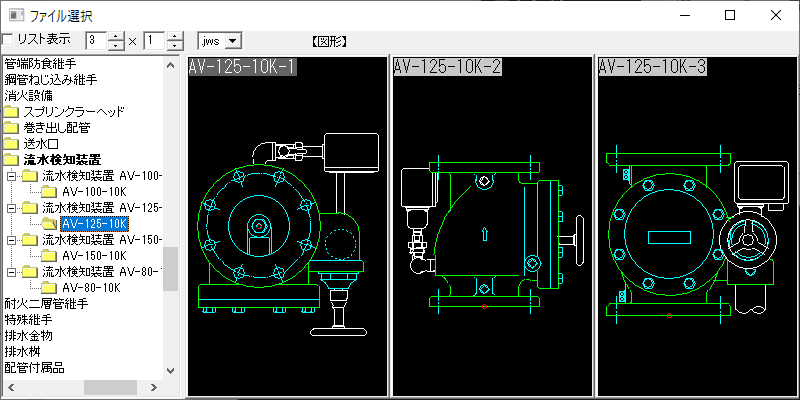

■平面・側面・正面 3パターン

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点】平面は配管の中心、側面及び正面は配管中心のフランジ面に基準点を設定

■JWSファイル:3パターン×1サイズ = 3ファイル (9.89kB)

※製品版のご購入は、こちらからどうぞ!
