受け取ったDXFデータやダウンロードしたDXFデータを一括でJWWに変換

例として、三菱電機WIN2KからダウンロードしたパッケージエアコンのCADシンボルを変換してみます。

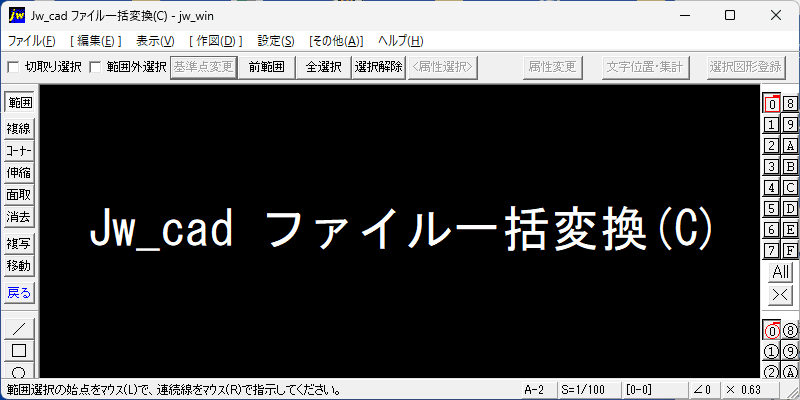

ファイル一括変換(C)

メニューバーから、ファイル(F)→ファイル操作(F)→ファイル一括変換(C)を選択して実行します。

ファイルを「開く」ダイアログが開きます

1. 左側にフォルダの階層がツリー表示されています。
2. ダウンロードしたエアコンCADシンボルの保存先を探して開きます。
3. 「検索条件に一致する項目はありません。」と表示されているので、右下のファイル形式を選択するセレクトボックスから、「DXF」を選択します。

変換したいファイルを全て選択

1. 当該のDXFファイルが一覧に表示されます。
2. 選択したいファイルをひとつクリックして選択します。
3. 続けて[Shiftキー]と[Ctrlキー]を同時に押したまま↓矢印キーを押すと、下のファイルを選択していきます。
4. ファイルが選択できたら[開く]ボタンを押します。

ファイル一括変換のダイアログが開きます

1. 先ほど選択したDXFファイルが「変換対象ファイル」に一覧表示されています。
2. 「変換先」ラジオボタンの[jww]を選択し、[ＯＫ]ボタンを押します。（デフォルトでは、上書き確認に✓チェックが入っています）

上書きの確認

• 変換されたファイルが一覧表示されますので、確認して[ＯＫ]ボタンを押します。

保存先のフォルダを開いて確認

1. エアコンCADシンボルの保存先フォルダを開いて確認してみます。
2. ご覧のように変換されたJWWファイルが出来ています。
3. DXFファイルが不要な場合は、削除しましょう。

【ヒント】

1. このファイル変換によって「文字化け」などを防げるわけではありません。
2. Jw_cadでDXFファイルを直接開く事も出来ますが、上の画像でファイルの「サイズ」を見て下さい。DXFファイルが412KBに対して、JWWファイルは40KBとなり、10分の1ほどの容量になっています。
3. 容量の限られた環境で作業や保存を行う場合は、有効な方法となるでしょう。
