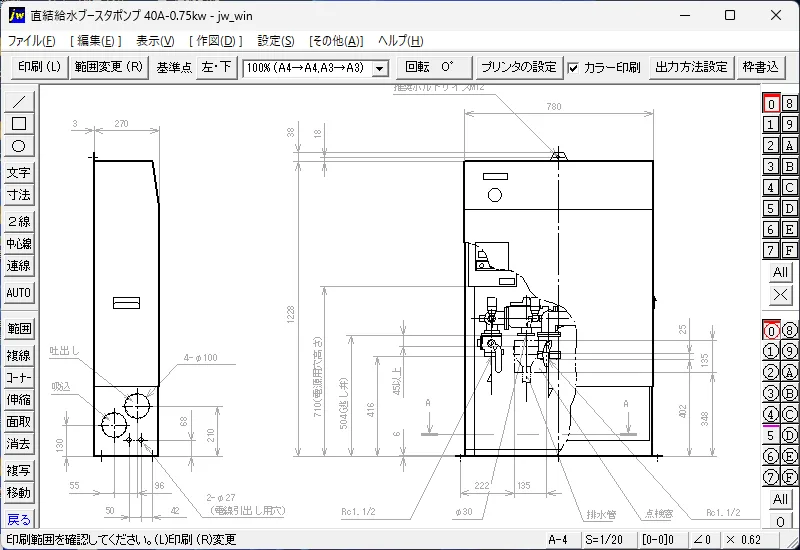

■直結給水ブースタポンプ 40A-0.75kwのCADデータ

【活用シーン】
共同住宅の給排水衛生設備設計において、ポンプ室の平面詳細図や配管系統図の作成時にご活用ください。機器搬入ルートや基礎寸法を検討する際のベース図として最適です。

【設計のこだわり】
本体と寸法をレイヤ分けし、外形・付属機器・配管配線取出し穴を線色で色分けしました。特に接続口の離隔距離や弁類との納まりを意識し、保守点検スペースを確保しやすいように配置しましょう。他設備との干渉回避にも役立ててください。

【対象ユーザー】
設計事務所や設備施工図を担当される方におすすめです。

実務で図面を使用される際は、メーカーの最新仕様書や特記仕様書を必ずご確認ください。

データのダウンロードにはログインが必要です。
