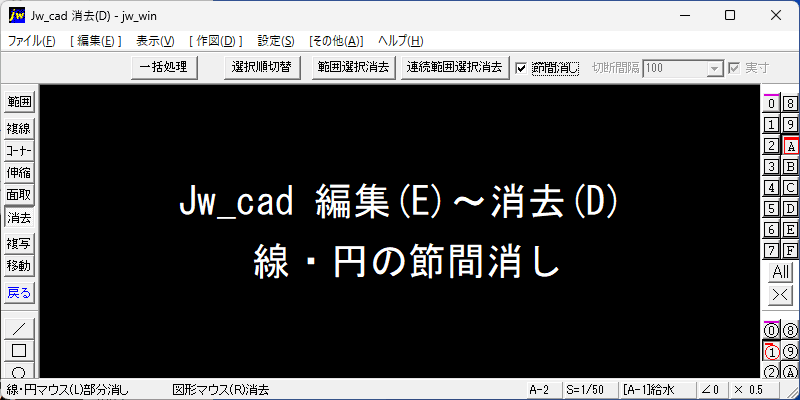

指示した線・円上に他の線・円との交点または点(実点、仮点)がある場合、指示点から2方向にある直近の交点・点の間が消去されます。
![Jw_cad 線・円の節間消し](https://setsubit.com/wp/wp-content/uploads/2024/07/erase-62.png)
- [消去]コマンドで、コントロールバーの□節間消しにチェックを入れます。
- 消したい線・円を左クリックで指示します。
直近の交点・点の間が消去される
![Jw_cad 消去 線・円の節間消し](https://setsubit.com/wp/wp-content/uploads/2024/07/erase-63.png)
- 指示した線・円上に他の線・円との交点または点(実点、仮点)がある場合、指示点から2方向にある直近の交点・点の間が消去されます。(交点・点が無い場合は線・円消しになります。)
配管交差部の隠線処理
![Jw_cad 編集 消去 配管の隠線処理](https://setsubit.com/wp/wp-content/uploads/2024/07/erase-64.png)
- [消去]コマンドを選択します。
- 消去の対象線を左クリックで選択します。
- 消去する始点を目分量の任意点で左クリックします。
- 消去する終点を目分量の任意点で左クリックします。
配管交差部は任意点で処理
![Jw_cad 任意点 配管の隠線処理](https://setsubit.com/wp/wp-content/uploads/2024/07/erase-65.png)
- 見た目を整える配管交差部の隠線処理は、上の画像のように目分量の任意点で素早く処理しましょう。
この操作が必要な場面
- 配管の交差部分の隠線処理。
- 部分的な図面修正や不要な線・円・図形を消去。
