Jw_cad設備図形の使い方:図形ファイルの選択
ファイル選択のダイアログが開きます。左側にフォルダの階層がツリー表示されています。 C:ドライブ→jwwフォルダを探します。 jwwフォルダが開いていない場合は、アイコン左の [+]マークをクリックして下層フォルダを開きます。 jwwフォルダの下層フォルダが開いたら、「Jw_cad設備図形Ver-**」フォルダを探します。 「Jw_cad設備図形Ver-**」フォルダの [+]マークをクリックして、下層フォルダを開きます。
ファイル選択のダイアログが開きます。左側にフォルダの階層がツリー表示されています。 C:ドライブ→jwwフォルダを探します。 jwwフォルダが開いていない場合は、アイコン左の [+]マークをクリックして下層フォルダを開きます。 jwwフォルダの下層フォルダが開いたら、「Jw_cad設備図形Ver-**」フォルダを探します。 「Jw_cad設備図形Ver-**」フォルダの [+]マークをクリックして、下層フォルダを開きます。
展開したい「Jw_cad設備図形Ver-**.zip」ファイルを見つけます。ファイルは、ダウンロードした場所によりますが、通常はデスクトップの中央や空いているスペースに表示されます。 「Jw_cad設備図形Ver-**.zip」ファイルを右クリックします。これにより、コンテキストメニューが表示されます。 コンテキストメニューから「すべて展開」を選択します。

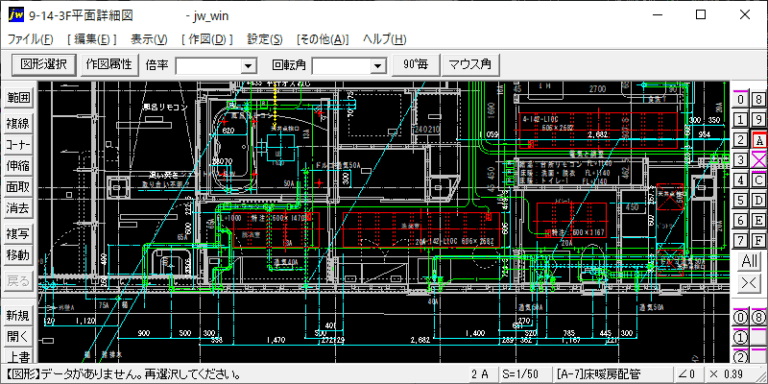

Jw_cad設備図形Ver-1fは、各種配管用継手、弁類、フレキ継手などの登録図形(JWSファイル)を収録しています。 ■01-排水DV継手 167KB ■02-耐火二層管継手 957KB ■03-MD継手 2.86MB ■04-ドレネジ継手 2.10MB

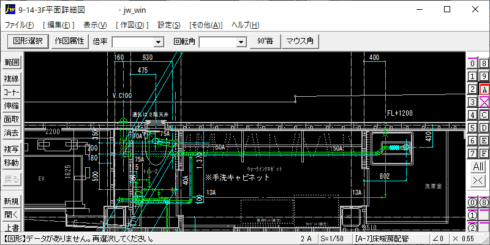

6種類CADデータの基本セット: 排水DV継手、耐火二層管継手、MD継手、ゲートバルブ、チャッキバルブ、Y形ストレーナーのCAD図形セット ファイルの内容: 排水DV継手:DL・45°DL・DLL(39ファイル)、LT(44ファイル)、45°Y(36ファイル)、DT(21ファイル)、IN(13ファイル)・・・etc

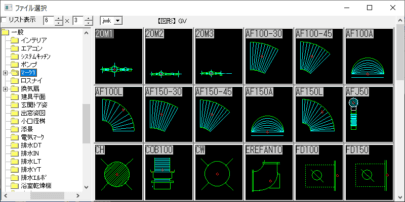

■私設水道メーター・水栓シンボル・スパイラルダクト・アルミフレキダクト(曲がり30,40,90度)・防火ダンパー・ベンドキャップなどを収録。■JWSファイル:58ファイル(29.1KB)
