鋼管ねじ込み継手 ユニオン 13A-150A Jw_cad 図形

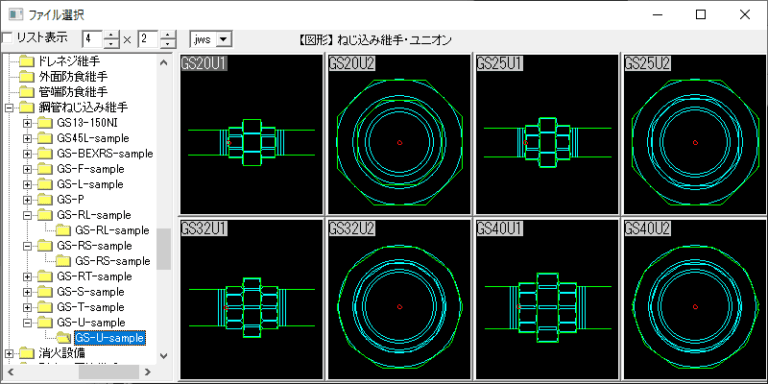

鋼管ねじ込み継手 ユニオンをJw_cadで登録しています。サンプルとして、20A~40A の8ファイルを公開します。 ■JWS形式 8ファイル(zip 9.30KB)
鋼管ねじ込み継手(SGP)とは、材質は黒心可鍛鋳鉄1種(FCMB 270)、管用テーパねじ加工をした継手。表面を溶融亜鉛メッキした白品と、表面処理をしていない黒品があります。
鋼管ねじ込み継手 ユニオンをJw_cadで登録しています。サンプルとして、20A~40A の8ファイルを公開します。 ■JWS形式 8ファイル(zip 9.30KB)

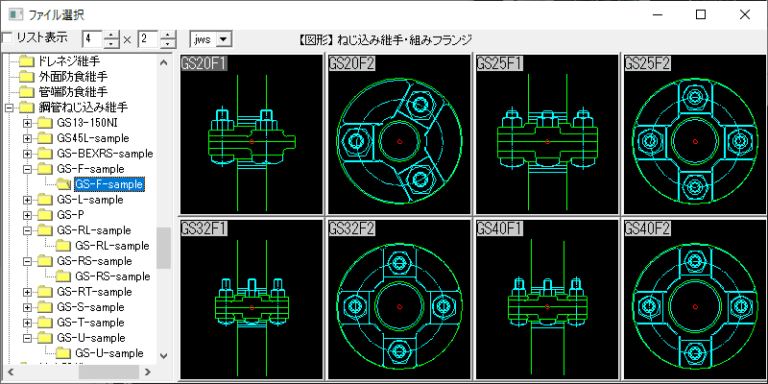

鋼管ねじ込み継手 組みフランジをJw_cadで登録しています。サンプルとして、20A~40A の8ファイルを公開します。■JWS形式 8ファイル(zip 14.3KB)

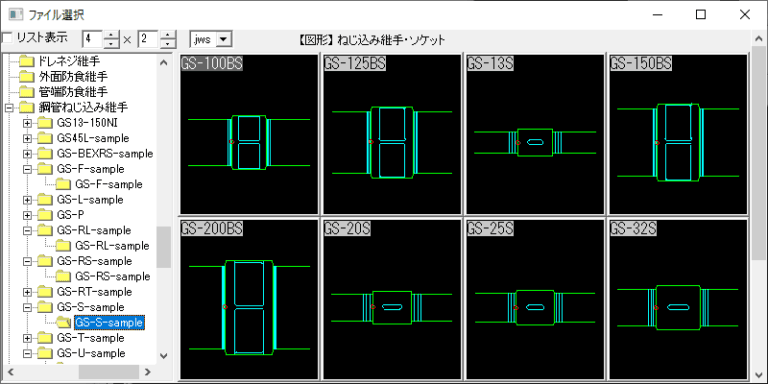

鋼管ねじ込み継手 ソケットをJw_cadで登録しています。1パターン×12サイズ=12ファイルとなっています。 ■JWS形式 12ファイル(zip 7.40KB)

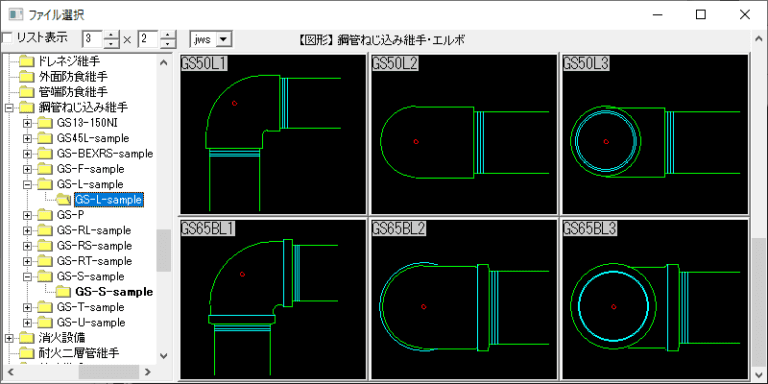

鋼管ねじ込み継手 90°エルボをJw_cadで登録しています。サンプルとして、25A~65A の15ファイルを公開します。■JWS形式 15ファイル(zip 7.13KB)
