辺寸法指定の角面取り、面寸法指定の角面取り、半径指定の丸面取り、2辺寸法指定のL面取り、半径指定の楕円面取りが行えます。今回は、辺寸法指定の角面取りと半径指定の丸面取りを説明します。

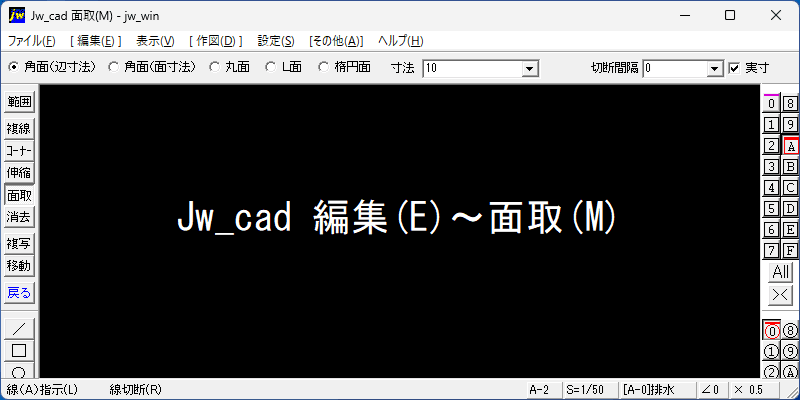

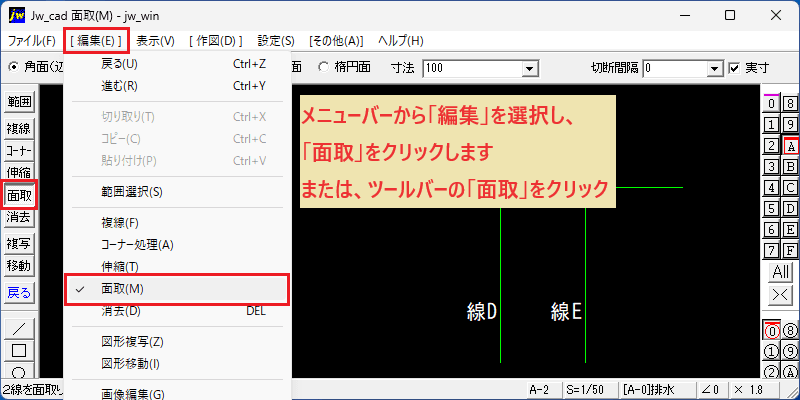

- メニューバーから「編集」を選択し、「面取」をクリックします。または、ツールバーの「面取」をクリックします。
辺寸法指定の角面取り

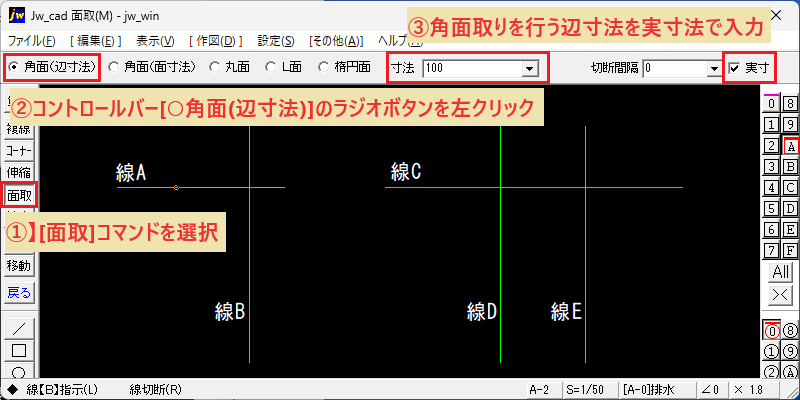

- [面取]コマンドを選択します。
- コントロールバーの[○角面(辺寸法)]のラジオボタンを左クリックします。
- コントロールバーの[寸法]入力ボックスに、角面取りを行う2線の辺寸法を実寸法で入力します。例として、[100]mmを入力しました。

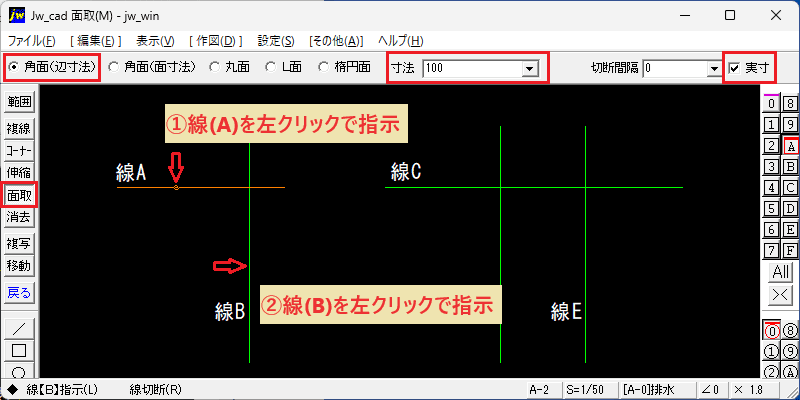

2線を指示
- 線(A)を左クリックで指示する。
- 線(B)を左クリックで指示する。

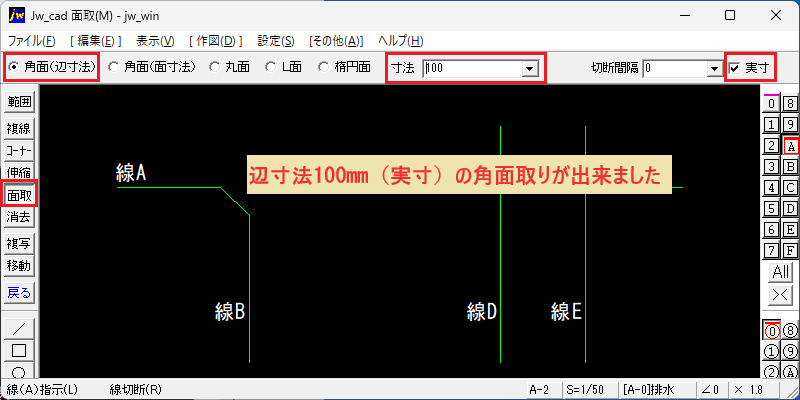

辺寸法100mmの角面取り
- 辺寸法100mm（実寸）の角面取りが行われました。指示した２線の属性が同じ場合は、その属性により面取りが行こなわれます。
半径指定の丸面取り

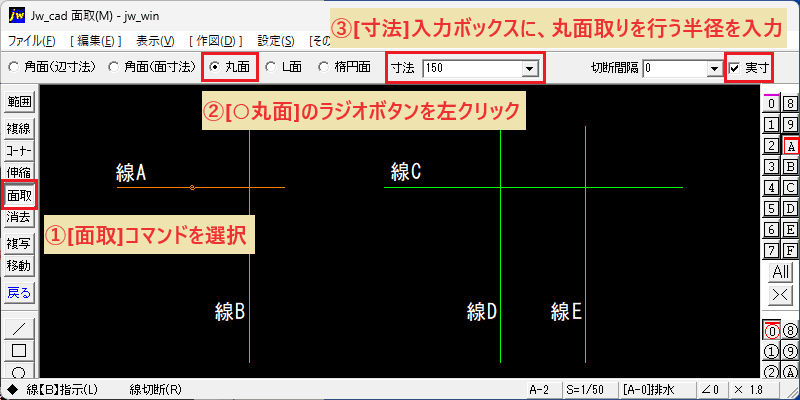

- [面取]コマンドを選択する。
- コントロールバーの[○丸面]のラジオボタンを左クリックする。
- コントロールバーの[寸法]入力ボックスに、丸面取りを行う半径を実寸法で入力する。例として、[150]mmを入力しました。

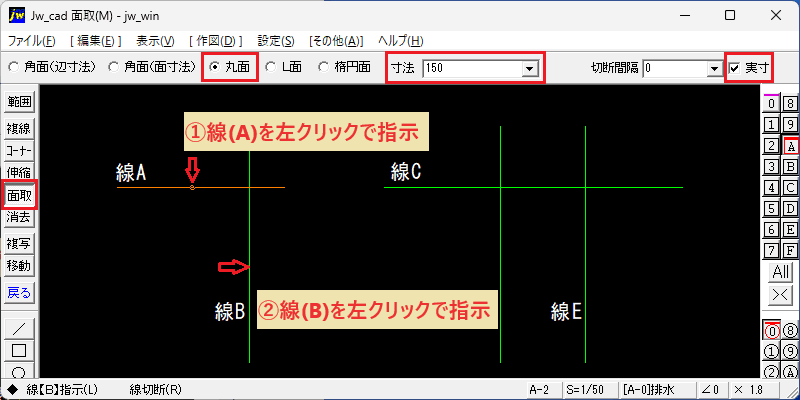

2線を指示
- 線(A)を左クリックで指示する。
- 線(A)を左クリックで指示する。

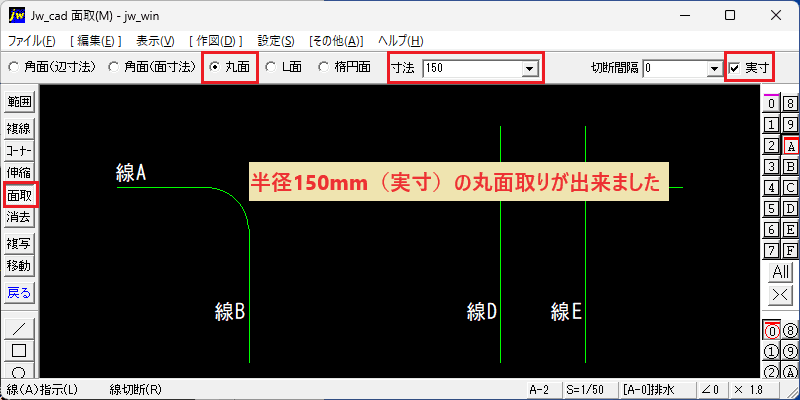

半径150mmの丸面取り
- 半径150mm（実寸）の丸面取りが行われました。指示した２線の属性が同じ場合は、その属性により面取りが行こなわれます。
- ※線(A)と線(B)が平行または、平行に近い場合は面取りが行えません。
- ※直線と円弧または2円弧の時に、その距離が指定半径を超えている場合は、面取りが行えません。
- ※楕円の面取りは行えません。
※丸面取り以外は2直線に対してのみ行え、丸面取りでは直線と円弧または2円弧の面取りが行えます。
この操作が必要な場面
- 給水・給湯などの樹脂配管の曲がり部分（アール処理）。
- 冷媒配管やダクトの曲がり部分（アール処理）。
- 機械基礎などの角面取り。
- 建築図の修正。
