Jw_cad｜2線間・2円間・2点間などを指定した距離で分割(割付け)する方法。

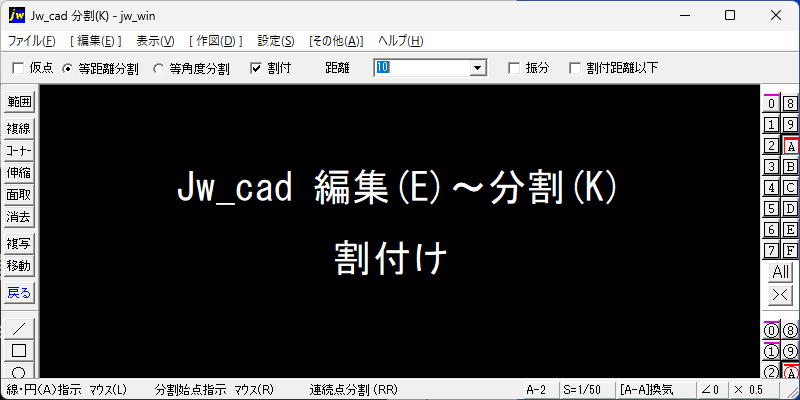

- メニューバーから「編集」を選択し、続いて[分割]コマンドを選択します。
コントロールバーの[等距離分割]を選択
- コントロールバーの[等距離分割]を左クリックして選択します。
[割付]にチェックを入れる
- 次にコントロールバーの[割付]にチェックを入れます。すると、コントロールバーの表示が切替わります。
- 続いてコントロールバーの[距離]に割付距離を入力します。
分割する線を左クリックで指示
- 次に、分割する始まりの線を左クリックで指示します。
- 続いて、分割する終わりの線を左クリックで指示します。
入力した距離で割付
- このように、始まりで指示した線から順に入力した距離で割付けられます。そして、最後の割付距離が余りとなります。
- 平行2線または線と読取点を指示した場合は、線と線または線と点の間隔を入力した距離で割付けた線が作図される。
- 平行でない2線を指示した場合は、入力した距離と2線間の角度で割付けた線が作図される。
コントロールバー[振分]にチェック
- コントロールバーの[振分]にチェックを入れます。すると、割付け距離の余りを両側の距離が同じになるように振分けて割付けられます。
Jw_cadで2線間・2円間・2点間などを指定した距離で分割(割付け)する方法は、以上です。
この操作が必要な場面
- 天井伏図、そしてタイル割図などの各種割付図。
- 器具・機器や配管を等分で配置したり、または、検討するなど。
