塩ビ製小口径桝・平行90°合流左 PO-HYR 100-150をJw_cadで登録しています。

・種類 ： 平行90°合流左　　・サイズ ： 100-150

・ます径 ： 150　　　　　　 ・流出管径 ： 100S

・流入主管径 ： 100S　　　・流入枝管径 ： 100S（自在）

■平面・断面の2パターン

【線色】本体の外形：線色3

【線色】意匠部分：線色1

【基準点】合流点または、ます径の中心を基準点とする。

■JWSファイル：2パターン×1サイズ = 2ファイル （12.6kB)

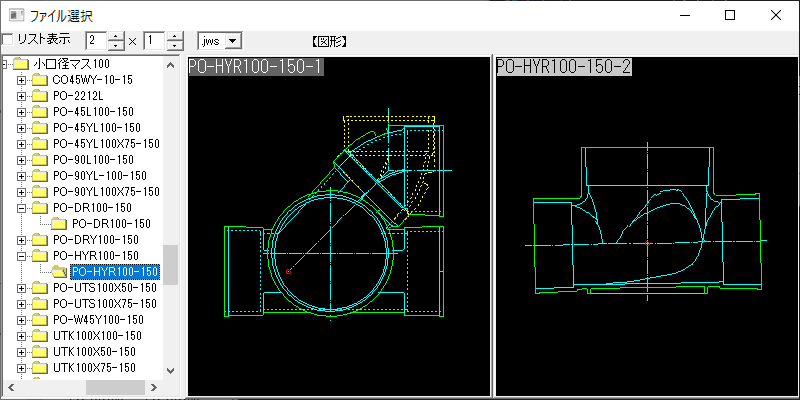

小口径マス 平行90°合流左 PO-HYR100-150

1 ファイル 12.60 KB

※会員登録で無料ダウンロード（製品版を除く）
