ベローズ形伸縮管継手 複式 20 – 250A Jw_cad 図形


ベローズ形伸縮管継手 複式ベローズ形伸縮管継手 複式の20A~250AをJw_cadで登録しています。

サンプルとして、20A~32A の9ファイルを公開します。

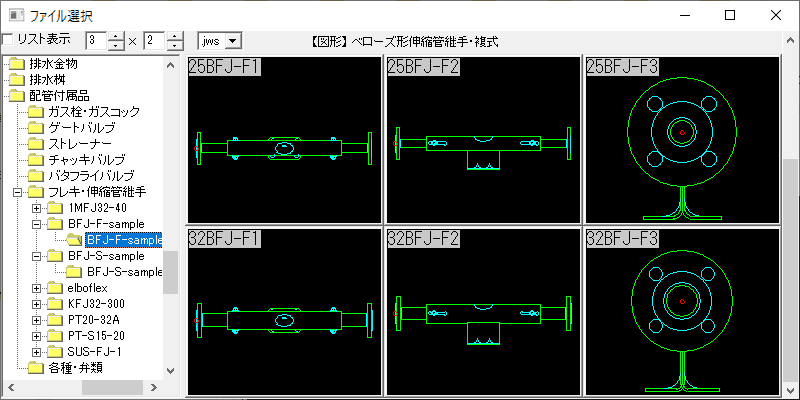

■ベローズ形伸縮管継手:複式 20~32Aの3サイズ

■正面、側面、上面の3パターン

【線色】本体の外形:線色3

【線色】意匠部分:線色1

【基準点の設定】※管径及び本体の中心点又は端点を基準点とする。

■JWS形式 3パターン×3サイズ / 9ファイル(zip 11.2KB)

※製品版のご購入は、こちらからどうぞ!
